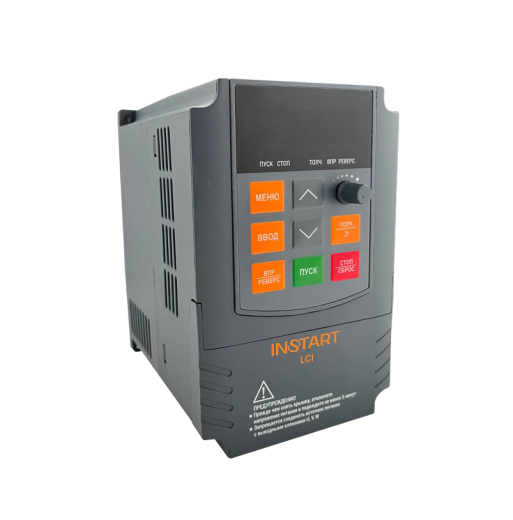

Преобразователи частоты серии LCI были разработаны для общепромышленных применений и могут использоваться в самых разных промышленных отраслях. Частотные преобразователи позволяют регулировать скорость и момент, а также обеспечивают защиту асинхронных
Применение
Серия подходит для общепромышленных механизмов, а также для работы с энкодерами и управления моментом в диапазоне мощностей от 0.4 до 400 кВт. Устройства могут использоваться для работы со станками, насосами, шредерами, дробилками, компрессорами, тележками и многим другим оборудованием.
Отличительные особенности серии
Работа в двух режимах:
- насосный
- общепромышленный
Два набора параметров электродвигателя:
можно ввести две группы параметров – для первого двигателя и для второго. В случае необходимости реализована возможность переключать привод с одной группы параметров на другую.
Вариативность функциональных возможностей:
Биполярный аналоговый вход, оптимальное количество входов/выходов для реализации различных задач. Платы расширения для работы с энкодерами позволяют настраивать частотные преобразователи под конкретные задачи Вашего производства.
СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI
- 1. Серия
- 2. Режим G – общепромышленный
- 3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
- 4. Режим P – насосный
- 5. Мощность электродвигателя (кВт) для насосного режима (P)
- 6. Номинальное напряжение:
- 1~ 220 B± 15%, 50/60 Гц
- 3~ 380 B± 15%, 50/60 Гц
- 7. Встроенный тормозной модуль
- 8. Встроенный дроссель постоянного тока
- 9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
- 10. Дополнительное защитное покрытие плат лаком
- 11. Защитное покрытие плат компаундом
- 12. Встроенный ЭМС фильтр
Таблица подбора регулятора скорости по мощности двигателя
Наименование регулятора | Мощность двигателя G/P, кВт | Напряжение питания, В | Линейный ток G/P, А | Габаритные размеры, мм | Вес(НЕТТО), кг |
LCI-G0.4-2B | 0,4 | 220 | 2,0 | 106х163х144 | 1,5 |
LCI-G0.75-2B | 0,75 | 220 | 5,0 | 106х163х144 | 1,5 |
LCI-G1.5-2B | 1,5 | 220 | 7,0 | 106х163х144 | 1,5 |
LCI-G2.2-2B | 2,2 | 220 | 10 | 160x247x177 | 3,5 |
LCI-G0.75-4B | 0,75 | 380 | 2,5 | 106х163х144 | 1,5 |
LCI-G1.5-4B | 1,5 | 380 | 3,7 | 106х163х144 | 1,5 |
LCI-G2.2-4B | 2,2 | 380 | 5,0 | 106х163х144 | 1,5 |
LCI-G4.0-4B | 4,0 | 380 | 9,0 | 106х163х144 | 1,5 |
LCI-G5.5/Р7.5-4B | 5,5/7.5 | 380 | 13/18 | 160х247х177 | 3,5 |
LCI-G7.5/Р11-4B | 7,5/11 | 380 | 18/24 | 160х247х177 | 3,5 |
LCI-G11/Р15-4BF | 11/15 | 380 | 24/30 | 160х247х177 | 3,5 |
LCI-G15/Р18.5-4BF | 15/18/5 | 380 | 30/37 | 160х247х177 | 3,5 |
LCI-G18.5/Р22-4B | 18,5/22 | 380 | 37/46 | 220х320х195 | 6,2 |
LCI-G22/P30-4B | 22/30 | 380 | 46/58 | 220х320х195 | 6,2 |
LCI-G30/P37-4 | 3730 | 380 | 58/75 | 220х410х225 | 16,2 |
LCI-G37/P45-4 | 37/45 | 380 | 75/90 | 220х410х225 | 16,2 |
LCI-G45/P55-4 | 45/55 | 380 | 90/110 | 255х455х236 | 25 |
LCI-G55/P75-4 | 55/75 | 380 | 110/150 | 280х580х290 | 30 |
LCI-G75/P90-4 | 75/90 | 380 | 150/170 | 280х580х290 | 30 |
LCI-G90/P110-4 | 90/110 | 380 | 170/210 | 300х650х320 | 45 |
LCI-G110/P132-4 | 110/132 | 380 | 210/250 | 300х650х320 | 47 |
LCI-G132/P160-4 | 132/160 | 380 | 250/300 | 420х840х325 | 71 |
LCI-G160/P185-4 | 160/185 | 380 | 300/340 | 420х840х325 | 71 |
LCI-G185/P200-4 | 185/200 | 380 | 340/380 | 420х840х325 | 73 |
LCI-G200/P220-4 | 200/220 | 380 | 380/430 | 540х927х380 | 103 |
LCI-G220/P250-4 | 220/250 | 380 | 430/465 | 540х927х380 | 104 |
LCI-G250/P280-4 | 250/280 | 380 | 465/520 | 540х927х380 | 104 |
LCI-G280/P315-4 | 280/315 | 380 | 520/585 | 640х1035х390 | 147 |
LCI-G315/P355-4 | 315/355 | 380 | 585/650 | 640х1035х390 | 150 |
LCI-G355/P375-4 | 335/375 | 380 | 650/754 | 865х1200х700 | 230 |
LCI-G400/P450-4 | 400/450 | 380 | 754/820 | 865х1200х700 | 230 |
СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI
Схема подключения для преобразователей частоты серии LCI до 5.5 кВт
Схема подключения для преобразователей частоты серии LCI 5.5 кВт и более
