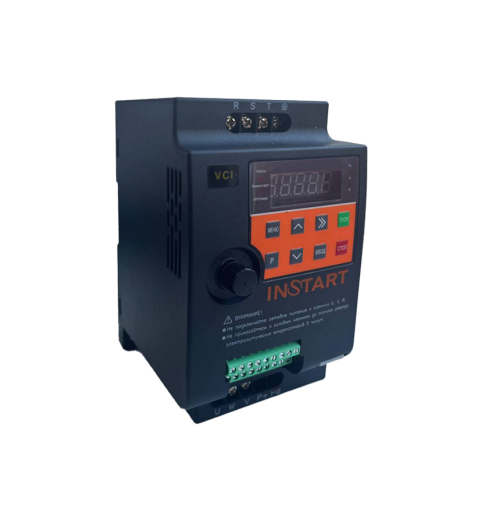

Преобразователи частоты серии VCI – это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART. Надежные преобразователи частоты мощностью от 0,4 до 15 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.
Применение
Преобразователь частоты INSTART серии VCI это новая и еще более экономичная и компактная серия преобразователей частоты для насосов и вентиляторов.
Сочетает в себе применение новых технологий и материалов, что позволило существенно уменьшить размеры и стоимость преобразователя.
Модели ПЧ с напряжением питания 220 В позволяют подключать трехфазные вентиляторы на 380 В, конструкцией которых предусмотрено переключение обмоток со звезды на треугольник.
Возможно подключение выносного задатчика скорости ПУ ATV
Преимущества
Компактность - оптимальные габаритные размеры
Простота в использовании: Необходимый минимум настроек и функциональных возможностей для решения простых задач
В базовой комплектации встроенный сетевой протокол ModBUS RTU.
Безостановочная работа Расширенный ПИД-регулятор: обеспечивает управление скоростью электродвигателя для поддержания постоянного значения заданного параметра.
Автоматическая стабилизация напряжения (AVR)
ПЛК и многоступенчатый режим работы и другие функции
ОПТИМАЛЬНАЯ СОВОКУПНОСТЬ ЗАЩИТНЫХ ФУНКЦИЙ
- токовая защита от перегрузки двигателя;
- токовая защита мгновенного действия;
- защита двигателя от перегрева;
- защита от замыкания выходных фаз на землю;
- защита от перегрева выходных каскадов;
- защита от повышенного или пониженного напряжения;
- защита от пропадания фазы на входе;
- защита от ошибок передачи данных;
- защита от пропадания фаз на выходе.
СИСТЕМА ОБОЗНАЧЕНИЯ
- 1. Серия
- 2. Режим G – общепромышленный
- 3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
- 4. Режим P – насосный
- 5. Мощность электродвигателя (кВт) для насосного режима (P)
- 6. Номинальное напряжение:
- 1 ~ 220 В ± 15%, 50/60 Гц
- 3 ~ 380 В ± 15%, 50/60 Гц
- 7. Встроенный тормозной модуль
- 8. Встроенный дроссель постоянного тока
- 9. Платы расширения (является опцией для преобразователей частоты серии FCI и VCI)
- 10. Дополнительное защитное покрытие плат лаком
- 11. Защитное покрытие плат компаундом
Таблица подбора регулятора скорости по мощности двигателя
| Наименование регулятора | Мощность двигателя G/P, кВт | Напряжение питания, В | Линейный ток G/P, А | Габаритные размеры, мм | Вес(НЕТТО), кг |
| VCI-G0.4-2B | 0,4 | 220 | 1,8 | 85х142х110 | 0,8 |
| VCI-G0.75-2B | 0,75 | 220 | 4,0 | 85х142х110 | 0,8 |
| VCI-G1.5-2B | 1,5 | 220 | 7,0 | 85х142х110 | 0,8 |
| VCI-G2.2-2B | 2,2 | 220 | 9,6 | 85х142х110 | 0,8 |
| VCI-G0.75-4B | 0,75 | 380 | 2,1 | 85х142х110 | 0,8 |
| VCI-G1.5-4B | 1,5 | 380 | 3,8 | 85х142х110 | 0,8 |
| VCI-G2.2-4B | 2,2 | 380 | 5,1 | 85х142х110 | 0,8 |
| VCI-G4.0-4B | 4,0 | 380 | 9,0 | 96х180х120 | 1,2 |
| VCI-G5.5-4B | 5,5 | 380 | 13,0 | 96х180х115 | 1,3 |
| VCI-G7.5-4B | 7,5 | 380 | 17,0 | 96х180х115 | 1,3 |
| VCI-G11-4B | 11 | 380 | 25,0 | 107х241х150 | 2,3 |
| VCI-G15-4B | 15 | 380 | 32,0 | 107х241х150 | 2,3 |
СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI
* Подключение для моделей VCI-G0.4-2B, VCI-G0.75-2B, VCI-G1.5-2B, VCI-G2.2-2B
