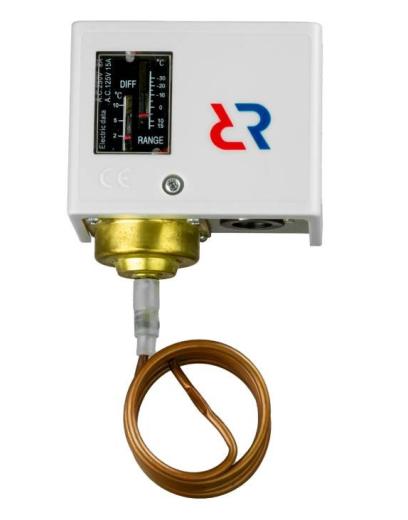

Малогабаритные электромеханические капиллярные термостаты серии KP61R фирмы Ridan (Danfoss). Это защитные устройства, которые предотвращают возможность замерзания нагревающих или охлаждающих теплообменников в системах вентиляции.
Применение KP61R
Термостаты применяются в системах вентиляции для защиты водяных калориферов от замораживания. Также могут использоваться в системах, где необходимо избегать образования изморози..
Термостат может поставляться с капиллярной трубкой различной длины, для того, что бы оптимально покрывать площадь теплообменника.
Широкий диапазон регулировок по температуре позволяет решать большое количество задач по автоматизации различных процессов.
Настраиваемый гистерезис позволяет изменять диапазон срабатывания реле, расширяя возможности термостата.
В комплект поставки входят все необходимые крепежные элементы, для монтажа термостата.
Технические характеристики
- Диапазон задаваемых температур (шкала RANGE): минус 30...15 °C
- Гистерезис настраиваемый (шкала DIFF): 2...10 °C
- Тип контакта: переключающий сухой контакт
- Переключаемая нагрузка: 220 В 8 А – рез. нагрузка, 2 А – инд. нагрузка
- Точность поддержания: ±1 °С
- Температура окружающей среды: минус 30...60 °C
- Степень защиты: IP44
Таблица подбора термостата KP61R
| Наименование термостата | Диапазон измерений, °С | Максимальный ток резистивной нагрузки 220В, А | Максимальный ток инд. нагрузки 220 В, А | Гистерезис, °С | Длина капилляра, м |
| KP61R 1м | -30…15 | 8 | 2 | 2...10 | 1 |
| KP61R 2м | -30…15 | 8 | 2 | 2...10 | 2 |
| KP61R 3м | -30…15 | 8 | 2 | 2...10 | 3 |
| KP61R 4м | -30…15 | 8 | 2 | 2...10 | 4 |
| KP61R 6м | -30…15 | 8 | 2 | 2...10 | 6 |
| KP61R 12м | -30…15 | 8 | 2 | 2...10 | 12 |
Схема подключения
При превышении температурой значения уставки (шкала RANGE) контакты 1-3 замыкаются, а контакты 1-5 размыкаются. Контакты возвращаются в исходное положение при понижении температуры ниже точки, значение которой равно значению уставки (шкала RANGE) минус значение дифференциала (шкала DIFF).
Настройка термостата
1. По шкале С отмечаем требуемое значение нижней точки срабатывания +2C и проводим прямую горизонтальную линию.
2. По шкале А отмечаем верхнюю точку срабатывания, в нашем примере это +7C. Выставляем это значение на шкале RANGE (уставка). Проводим вертикальную линию на номограмме, для определения значения дифференциала.
3. Точка пересечения в области кривых дифференциала определяет его значение на шкале прибора. В данном случае прямые пересеклись на кривой соответствующей отметке “5” на шкале дифференциала. Это значение устанавливается на шкале дифференциала (DIFF).
Рекомендации по установке капиллярного датчика на водяной калорифер
Капиллярный датчик должен быть установлен за водяным калорифером по всему его периметру, приблизительно на расстоянии 5 см от алюминиевого оребрения. Чтобы предотвратить повреждение датчика, он должен быть изолирован резиновыми вставками в местах прохода через металлические стенки теплообменника. Датчик можно изгибать с минимальным радиусом 20 мм.
