Шаговый регулятор мощности для последовательного подключения 2-х групп мощности электрокалориферов. Управление сигналом 0-10 В. Возможность подключения электрических калориферов до 72 кВт. Может совместно работать с контроллерами серии Klimat.
Применение

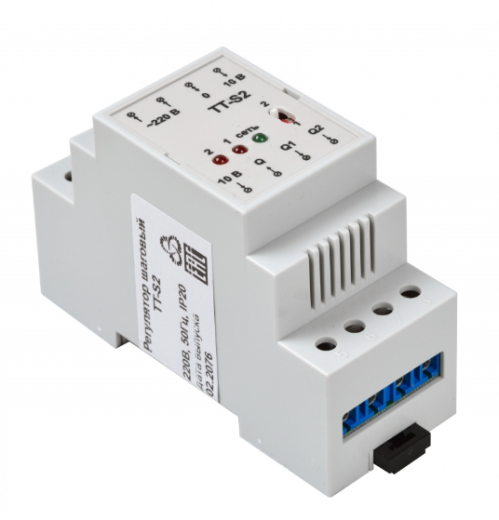

Шаговый регулятор мощности TT-S2 предназначен для последовательного подключения 2-х групп мощности электрокалориферов.
Предназначен для систем приточной вентиляции с мощными электрическими калориферами, подогревающими воздух.
Шаговый регулятор имеет 2 выходных реле для регулирования мощности электрокалорифера, и один аналоговый выход для плавного регулирования последней ступени нагрузки.
Шаговый регулятор управляется входным сигналом 0-10 В, подаваемый управляющим контроллером.
Использование шагового регулятора совместно с контроллером дает возможность плавного управления электрическим калорифером до 72 кВт.
Технические характеристики
- Напряжение питания: 220 В ± 15%, 50 Гц;
- Аналоговые выходы: 0-10 В, 10мА;
- Релейные выходы: НО контакт, макс. ток 5А - АС1/1А - АС3 при ~220 В.;
- Диапазон рабочих температур: 0 ... 40 °С;
- Степень защиты: IP20;
- Габаритные размеры : 36х95х58 мм;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
- Усилие затяжки: 0,3 Н*м.
Описание
Микропроцессорные шаговые регуляторы предназначены для управления мощностью обогрева в системах вентиляции. Входным сигналом служит напряжение 0-10 В, поступающее от управляющего контроллера. Например, от терморегулятора Klimat 102.
Регулирование мощности происходит за счёт последовательного подключения ступеней мощности нагревателя и регулирования последней ступени с помощью блока БРМ-25(40), управляемого контроллером, посредством сигнала +5В. Переключение нагрузки осуществляется с помощью релейных выходов.
Количество подключаемых ступеней можно менять с помощью переключателя, установленного на лицевой панели прибора. При включении релейных выходов, на регуляторе загораются красные светодиоды, соответствующие выходам.
Схема подключения TT-S2
Q1 - автоматический выключатель;
Q2-Q4 - автоматические выключатели для групп ТЭН-ов нагревателя;
M1 - двигатель вентилятора;
КМ1 - магнитный пускатель 22 и 21 - дополнительные контакты магнитного пускателя;
КМ2-КМ4 - магнитные пускатели для групп ТЭН-ов нагревателя;
S1 - кнопка ПУСК;
S2 - кнопка СТОП;
А1 - контроллер Klimat102;
А2 - БРМ25 или БРМ40;
А3 - шаговый регулятор TT-S2;
A4 - трансформатор ~220/24В ТП12;
ТЕ1 - датчик TD-K1000;
L1,L2 и L3 - сеть;
К1 - клеммная колодка на три группы мощности.
Описание работы схемы
При нажатии кнопки S1 подается питание 220 В на катушку магнитного пускателя КМ1. Магнитный пускатель включается и на вентилятор подается питание 380 В. Дополнительные контакты 21 и 22 магнитного пускателя КМ1 замыкаются и на контакты 8 и 9 терморегулятора подается сигнал о включении вентилятора. По этому сигналу терморегулятор переходит в рабочий режим.
При включении автоматического выключателя Q2 подается питание на БРМ-25(40) 380 В и на вход реле шагового регулятора TT-S2.
В рабочем режиме терморегулятор осуществляет регулирование температуры приточного воздуха непрерывно считывая данные с датчика температуры ТЕ1. Терморегулятор управляет временем включения ТЭНов электрического калорифера, поддерживая заданную температуру воздуха, управляя БРМ-25(40) при помощи выходного сигнала +5 В.
Этот сигнал подается с 2 клеммы терморегулятора. При не достаточной мощности будут подключатся последовательно дополнительные группы мощности при помощи шагового регулятора TT-S2. Входным сигналом служит напряжение 0-10 В от терморегулятора Klimat 102. Этот сигнал подается с 5 клеммы терморегулятора Klimat 102. В регуляторе TT-S2 предусмотрен аналоговый выход для плавного управления нагрузкой (клемма 5). Регулятор TT-S2 через релейные выходы (клеммы 7 и 8) будет последовательно подавать напряжение 220 В на катушки магнитного пускателя КМ2 и КМЗ. При замыкании магнитных пускателей КМ2 и КМЗ подается питание 380 В на 2 и 3 группу мощности нагревателя. При нажатии кнопки S2 магнитный пускатель КМ1 выключается, двигатель вентилятора останавливается и терморегулятор переходит в режим останов. Автоматический выключатель Q1 защищает двигатель вентилятора от токов перегрузки и от короткого замыкания. Автоматический выключатель Q2 защищает электрический канальный нагреватель.
Для правильной работы системы на регуляторе TT-S2 нужно выставить количество ступеней соответствующую количеству подключенных групп мощности.
