Применение
Позиционер может управлять любым исполнительным устройством, имеющими входной сигнал 0-10 В.
Применяется в системах вентиляции и кондиционирования для пропорционального регулирования угла открытия воздушной заслонки или для дистанционного задания параметров работы устройств через выходной сигнал 0-10 В.
Технические характеристики
- Напряжение питания: 24 В ± 10%, постоянного или переменного тока;
- Выходной сигнал: 0-10 В, 10мА;
- Диапазон рабочих температур: 0 ... 40 °С;
- Степень защиты: IP20;
- Габаритные размеры ПН1: 80х80х53 мм;
- Габаритные размеры ПС1: 80х80х67 мм;
- Вес: 0,15 кг;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм².
Описание работы

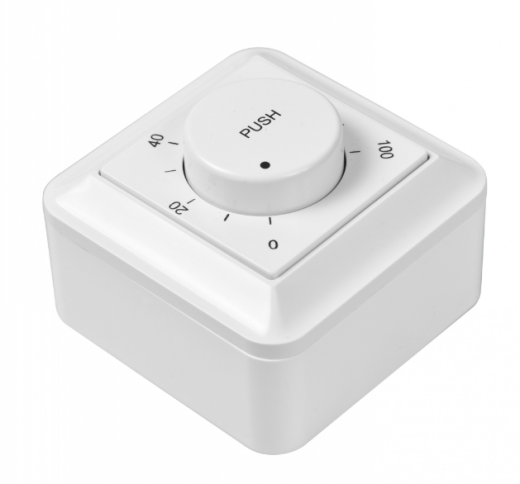

При нажатии кнопки «PUSH» происходит включение устройства, при этом загорается зеленый светодиод. Позиционер выдает выходной сигнал 0-10 В.
Величина сигнала задается поворотом ручки. В крайнем левом положении 0 В, в правом — 10 В.
При выключении и повторном включении позиционера величина выходного сигнала остается на том уровне, который соответствует выставленному поворотом ручки устройства.
Схема подключения
Q1 — автоматический выключатель 2П 2А;
А1 — трансформатор ТП20;
А2 — позиционер ПН1;
М1 —электропривод воздушной заслонки с питанием 24 В.
