СРМ5Щ симисторный регулятор скорости вентилятора

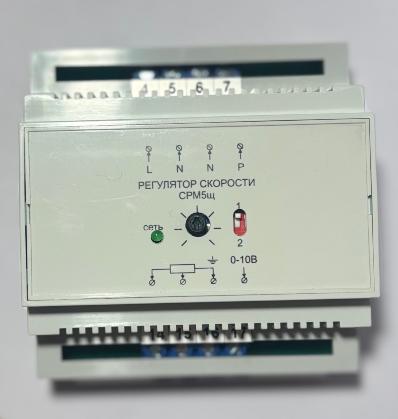

Симисторный регуляторы скорости для однофазных асинхронных двигателей СРМ5Щ (на DIN-рейку)

Компактное и надежное устройство для плавного регулирования оборотов вентиляторов и другого оборудования с однофазными асинхронными двигателями мощностью до 1100 Вт (СРМ5Щ). Модель предназначены для установки в щиты управления на DIN-рейку, обеспечивают локальное и дистанционное управление (сигнал 0–10 В или внешний потенциометр), имеют степень защиты IP20 и рабочий диапазон температур 0…40 °С. Основные преимущества Плавное регулирование выходного напряжения от 100 до 220 В с помощью симистора — без рывков и скачков. Два режима управления: ручной (поворотной ручкой на корпусе) или дистанционный (внешним сигналом 0–10 В или переменным резистором 4,7–10 кОм). Универсальный монтаж: крепление на стандартную DIN-рейку (35 мм), экономия места в шкафу управления. Надежная коммутация: клеммы для проводов сечением до 2,5 мм² с усилием затяжки 0,3 Н·м. Индикация работы: зеленый светодиод на передней панели сигнализирует о подаче питания.

Технические характеристики

• Напряжение питания: ~ 220 В ± 15%;
• Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В;
• Диапазон рабочих температур: 0 ... 40 °С;
• Степень защиты: IP20;
• Монтаж: на DIN-рейку;
• Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
• Усилие затяжки: 0,3 Н*м.

Таблица подбора регулятора скорости по мощности двигателя

Наименование регулятора	Максимальный рабочий ток, А	Мощность двигателя, Вт	Установленный предохранитель, А	Габаритные размеры, мм	Вес, кг	Вариант монтажа
СРМ5Щ	5	1100	-	88х95х58	0,25	на din-рейку

Принцип работы

Очень важным достоинством регулятора является то, что построен на базе симистора, который изменяет действующее напряжение на двигателе, тем самым плавно меняя скорость вращения вала. При подаче питания на входные клеммы загорается зеленый светодиод, и напряжение поступает на двигатель. Скорость задается либо вручную (поворотным потенциометром на лицевой панели), либо внешним сигналом. Важным преимуществом является возможность программирования режимов работы регулятора

Режимы работы

Возможны два режима управления вентилятором:  Локальный режим (переключатель в положении «1»)) — вентилятор управляется с лицевой панели регулятора, устанавливается при производителем по умолчанию.Управление скоростью вращения осуществляется встроенной ручкой-потенциометром. Рекомендуется для настройки при пусконаладочных работах или если изменение оборотов требуется непосредственно у щита управления.  Дистанционный режим (переключатель в положении «2») — управление числом оборотов вентилятора подаваемым внешним  напряжением 0-10 В или переменным резистором 4,7 - 10 кОм. Недопустимо одновременное подключение сопротивления и сигнала 0-10 В Скорость задается внешним аналоговым сигналом: Напряжением 0–10 В (например, от контроллера, термостата или датчика давления); Переменным резистором 4,7–10 кОм (подключается к соответствующим клеммам). ⚠️ Важно: одновременное подключение и сигнала 0–10 В, и резистора недопустимо. Дистанционное управление позволяет интегрировать регулятор в автоматизированные системы вентиляции и кондиционирования.. Задание необходимого  режима работы производится переключателем на лицевой панели  регулятора.

Схемы подключения

Схема подключения СРМ5Щ, локальный режим работы

Q1 - автоматический выключатель; М1 - двигатель вентилятора на 220 В; А1 - регулятор скорости СРМ5Щ. Режим работы локальный, переключатель в положении 1, управление от ручки на лицевой панели.

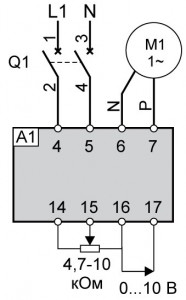

Схема подключения СРМ5Щ, дистанционный режим работы

Q1 - автоматический выключатель; М1 - двигатель вентилятора на 220 В; А1 - регулятор скорости СРМ5Щ. Режим работы дистанционный, переключатель в положении 2, управление от внешнего резистора  4,7 - 10 кОм или от сигнала 0-10 В.

Область применения

Регулирование производительности канальных и осевых вентиляторов в системах приточной и вытяжной вентиляции. Управление скоростью однофазных асинхронных двигателей насосов, дымососов, транспортеров (при соответствующей мощности).Создание плавного пуска и изменения оборотов в технологическом оборудовании.
Благодаря монтажу на DIN-рейку регуляторы легко встраиваются в существующие щиты управления и автоматики.
Условия эксплуатации и монтажа
Устанавливать в закрытых электрощитах, защищенных от пыли и влаги (IP20 корпуса допускает установку только в сухих помещениях).
Избегать попадания прямых солнечных лучей и источников тепла.
Обеспечить свободную конвекцию воздуха вокруг прибора (особенно для модели СРМ5Щ мощностью 5 А).
Подключение выполнять при отключенном питании квалифицированным персоналом.
Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать регулятор для коллекторных двигателей?
Ответ: Нет, устройство предназначено только для однофазных асинхронных двигателей с конденсаторным пуском.

Вопрос: Какой автоматический выключатель выбрать для защиты?
Ответ: Для СРМ2,5Щ — автомат на 2,5–4 А, для СРМ5Щ — на 5–6 А, характеристика C (для двигателей).

Вопрос: Что делать, если двигатель гудит, но не вращается на малых оборотах?
Ответ: Убедитесь, что регулятор соответствует мощности двигателя, и проверьте конденсатор двигателя. Для некоторых двигателей минимальное напряжение может быть выше 100 В.

Вопрос: Возможно ли одновременное использование ручки и дистанционного сигнала?
Ответ: Нет, режимы взаимоисключающие – переключатель выбирает либо локальное, либо дистанционное управление.
Симисторные регуляторы скорости СРМ2,5Щ и СРМ5Щ – оптимальное решение для плавного регулирования оборотов вентиляторов и другого оборудования мощностью до 1,1 кВт. Простота монтажа на DIN-рейку, два способа управления и надежная элементная база делают их востребованными в системах вентиляции, отопления и промышленной автоматизации.
Для подбора модели укажите ток или мощность вашего двигателя – наши специалисты помогут с выбором и ответят на все вопросы.
