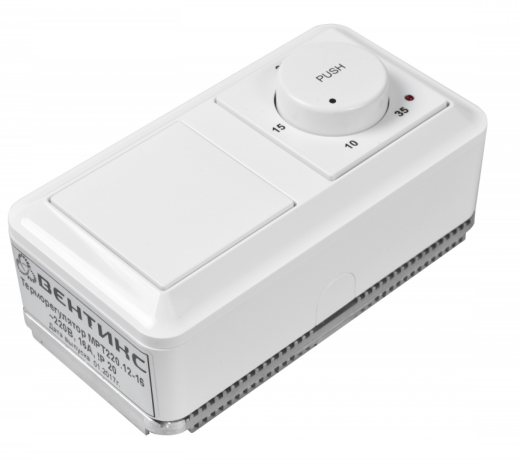

МРТ220.12-16

Применение

Симисторные регуляторы температуры МРТ.220.10-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.

Терморегулятор МРТ220.10-16 управляют нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А).

К регулятору подключается канальный датчик температуры ТД1 или комнатный датчик КТД1.

Температура воздуха поддерживается в пределах от 10 до 35 °С.

Технические характеристики

• Напряжение питания:  ~ 220 В ± 15%;

• Максимальный рабочий ток: 16 А;

• Максимальная мощность нагревателя: 3кВт;

• Диапазон регулируемых температур: 10...35 °С;

• Степень защиты: Ip20;

• Габаритные размеры: 150х80х70 мм;

• Вес: 0,6 кг;

• Присоединение: через зажимы до 2,5 мм²;

• Усилие затяжки: 0,3 Н*м.

Описание работы

Регулятор МРТ220.12-16 самый простой терморегулятор в линейке. Конструктивно в состав регулятора входит один блок: регулятор температуры. Питание на блок регулятора температуры подается после нажатия кнопки «PUSH». При этом загорается зеленый светодиод СЕТЬ. Красный светодиод на регуляторе загорается при нагреве. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.

Схема подключения нагревателя на 220 В мощностью до 3 кВт к терморегулятору МРТ220.12-16

ЕК — электрический калорифер 220 В;
ТД1 — температурный датчик.
