Симисторный регулятор температуры на 220в. Мощность подключаемых нагревателей до 3 кВт. Поддержание температуры от 10 до 35 °С. Регулировка скорости вращения вентилятора 220В 440Вт.
Применение
Симисторные регуляторы температуры МРТ.220.14-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Терморегулятор МРТ220.14-16 управляет нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А) и дополнительно имеет блок регулировки скорости вращения вентилятора на 220 В до 440 Вт.
К регулятору подключается канальный датчик температуры ТД1 или комнатный датчик КТД1.
Температура воздуха поддерживается в пределах от 10 до 35 °С.
Технические характеристики
- Напряжение питания: ~ 220 В, ± 15%;
- Максимальный рабочий ток: 16 А;
- Максимальный ток вентилятора: 2 А;
- Максимальная мощность нагревателя: 3кВт;
- Диапазон регулируемых температур: 10...35 °С;
- Степень защиты: IP20;
- Габаритные размеры: 150х80х70 мм;
- Вес: 0,7 кг;
- Присоединение: через зажимы до 2,5 мм²;
- Усилие затяжки: 0,3 Н*м.
Описание работы

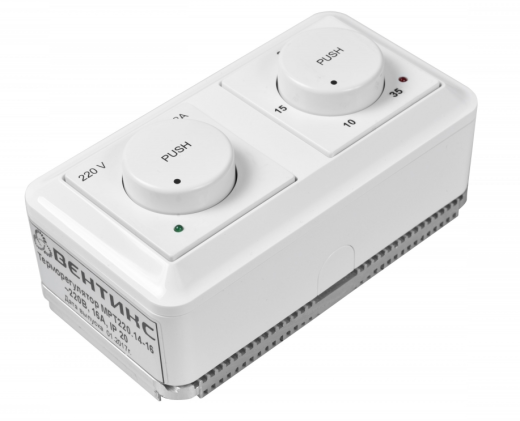

Регулятор МРТ220.14-16 совмещает в одном корпусе терморегулятор и регулятор скорости вращения приточного вентилятора, подключенного на 220 В, максимальный рабочий ток 2 А. Схема сделана таким образом, что исключает возможность включения канального нагревателя без вентилятора. Конструктивно в состав регулятора входят два блока: регулятор скорости и регулятор температуры. Питание на блок регулятора температуры подается после нажатия кнопки «PUSH» на регуляторе скорости и нажатия кнопки «PUSH» на регуляторе температуры. При этом загорается зеленый светодиод СЕТЬ. Красный светодиод на регуляторе загорается при нагреве. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.
Схема подключения вентилятора 220 В (до до 440 Вт) и нагревателя на 220 В (до 3-х кВт) к терморегулятору МРТ220.14-16
ЕК — Электрический калорифер 220 В;
М — вентилятор 220 В;
D — сигнал "регулятор скорости включен" - 220В,
можно не задействовать;
ТД1 — температурный датчик.
