МРТ380.14

Применение

Симисторные регуляторы МРТ380 предназначены для поддержания температуры приточного воздуха в системах вентиляции и кондиционирования с электрическим калорифером.

Поддержание температуры происходит за счет управления трехфазными или двухфазными электрическими калориферами с напряжением питания 400 В.

Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.

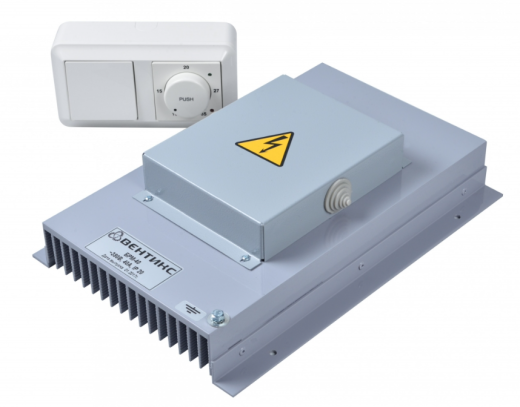

Особенностью данного регулятора является то, что он разделен на две части: блок управления с выключателем и блок симисторов.

Технические характеристики

• Напряжение питания блока управления: ~ 220 В ± 15%;

• Напряжение коммутируемое блоком симисторов:  ~ 400 В ± 15%;

• Диапазон рабочих температур: 0 ... 40 °С;

• Степень защиты блока управления:  IP20;

• Степень защиты блока симисторов:  IP40;

• Монтаж: на стену или в щит управления.

Таблица подбора терморегулятора по мощности

Описание работы

В МРТ380.14 конструктивно в состав  регулятора входят два блока: силовой блок и блок управления. Схема сделана таким образом, что исключается возможность включения канального нагревателя без вентилятора. Питание на блок регулятора температуры подается после включения клавишей вентилятора и нажатия кнопки «PUSH». При этом загорается зеленый светодиод СЕТЬ. Красный светодиод на регуляторе загорается при нагреве. Нужное значение температуры от 10 до 35 °С устанавливается путем выбора положения круглой ручки на регуляторе ТЕМПЕРАТУРА.  К регулятору подключается канальный датчик температуры ТД1, или его комнатный вариант КТД1.

В регуляторе температуры МРТ380.14-25 реализована возможность параллельного подключения нескольких блоков симисторов БРМ-25(40).  Это дает возможность увеличить общую мощность терморегулятора за счет подключения дополнительных ступеней ТЭНов нагревателя.
При монтаже МРТ380 совместно с блоком силовым БС получается законченная система управления для приточной установки с электрическим нагревателем.

Схема подключения вентилятора и  нагревателя на 400 В/ 3 фазы мощностью до 16(26)-ти кВт  к терморегулятору МРТ.380.14-25(40)

А1 – блок управления терморегулятора МРТ380.14;
А2 – блок симисторов терморегулятора МРТ380.14;
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
M – вентилятор (либо контактор управляющий вентилятором) ;
EK - нагреватель 400В/ 3фазы;
L1, L2, L3 – сеть ~380 В.
L1 нерегулируемая фаза.

Схема  подключения вентилятора и  нагревателя на 220 В мощностью до 5(8)-ти кВт к терморегулятору МРТ.380.14-25(40) к сети 220 В

А1 – блок управления терморегулятора МРТ380.14;
А2 – блок симисторов терморегулятора МРТ380.14;
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
M – вентилятор (либо контактор управляющий вентилятором) ;
EK - нагреватель 220В/ 1фаза.
L1 нерегулируемая фаза.

Схема  подключения вентилятора и  нагревателей на 400 В/ 2фазы мощностью до 11 (17,6)-ти кВт

А1 – блок управления терморегулятора МРТ380.14;
А2 – блок симисторов терморегулятора МРТ380.14;
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
M – вентилятор (либо контактор управляющий вентилятором) ;
EK - нагреватель 400В/ 2фазы;
L2, L3 – сеть ~380 В.
L1 нерегулируемая фаза.

Схема подключения БРМ-25(40) к терморегулятору МРТ380.14-25(40)

А1 – блок управления терморегулятора МРТ380.14;
А2 – блок симисторов терморегулятора МРТ380.14;
А3 – блок расширения мощности БРМ-25(40);
ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k;
M – вентилятор (либо контактор управляющий вентилятором) ;
EK1 - 1я ступень мощности нагревателя 400В/ 3фазы;
EK2 - 2я ступень мощности нагревателя 400В/ 3фазы;
L1, L2, L3 – сеть ~380 В;
L1 нерегулируемая фаза.

Схема подключения вентиляторов, электрокалорифера и МРТ380.14-25(40) к БС25(40)

M1 — приточный вентилятор мощностью до 7,5 кВт, 400 В;
М2 — электропривод воздушной заслонки с пружинным возвратом, питание 220 В (например, Belimo Lf230);
EК — электрический канальный нагреватель 3ф мощностью до 24 кВт, 400 В;
Q и Y — биметаллические термовыключатели электрического калорифера;
А1 — блок управления терморегулятора МРТ380;
А2 — блок симисторов МРТ380 ;
ТЕ1 — датчик температуры ТД1 или КТД1;
А В С — сеть ~ 380 B;
N — рабочая нейтраль;
PE — защитная земля.

Между собой блок управления и блок симисторов должны быть соединены 4-х метровым кабелем, входящим в комплект поставки. Важно соблюдать полярность!
Для правильной работы, между клеммами 2 и 3 канального нагревателя должна быть установлена перемычка.
Для правильной работы блока силового между контактами 14-15 и 17-18 необходимо установить перемычки.
