ЩУВ3

Применение

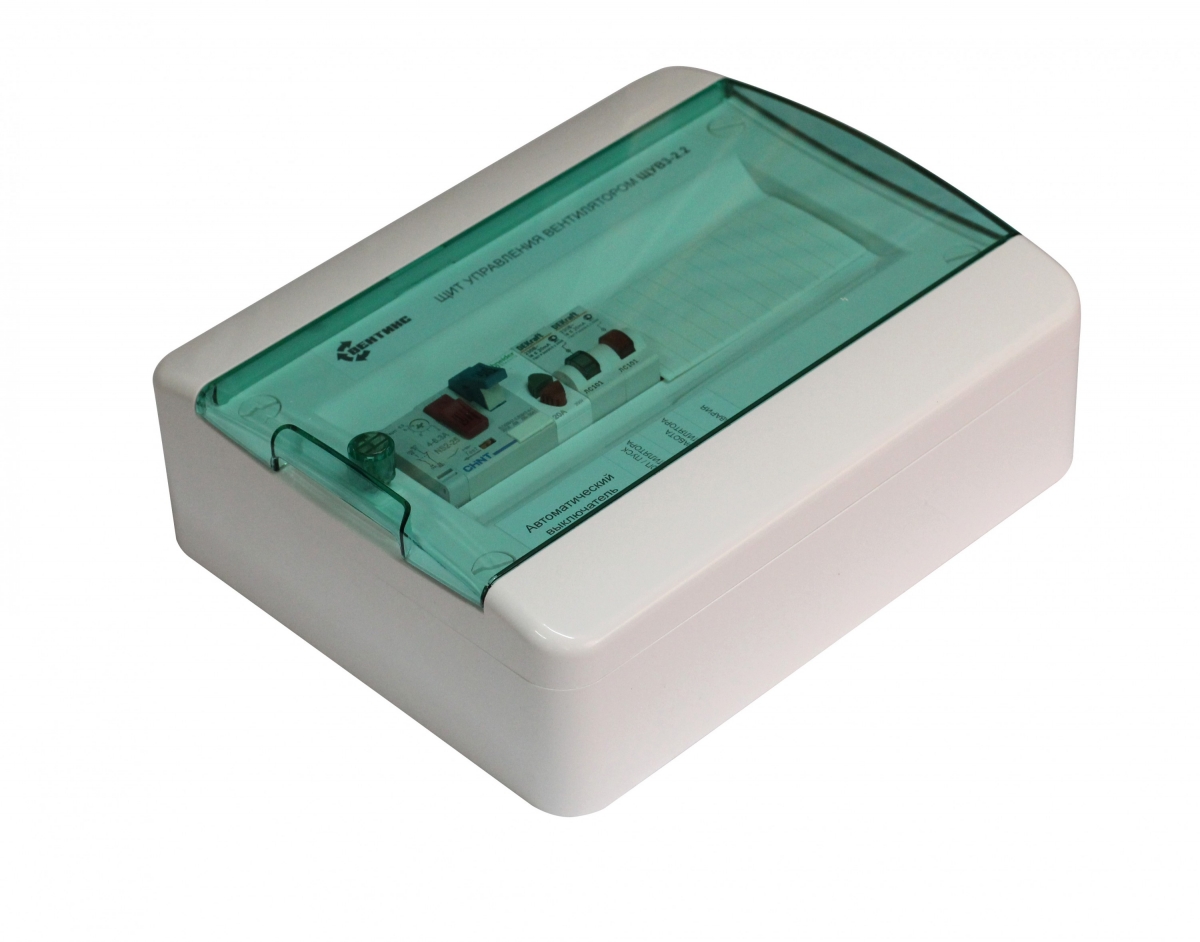

ЩУВ3 представляет собой щит управления вентилятором.

Предназначен для управления вентилятором, у которого нет встроенных термоконтактов.

К щиту управления можно подключить частотный регулятор скорости вращения вентилятора.

Есть возможность управления с выносного пульта ПУ с индикацией режимов работы и аварии.

Щиты управления ЩУВ3 могут использоваться совместно с щитами серии ЩУ и ЩУТ для подключения вытяжных вентиляторов к приточной системе.

Технические характеристики

• Напряжение питания: ~ 380 В ± 15%, 50 Гц;
• Диапазон рабочих температур: 0 ... 40 °С.

Стандартные функции:

- ручной пуск и останов вентилятора на 220/380 В ;
- защита от перегрузки по току двигателя вентилятора;
- управление электроприводом воздушной заслонки (питание 220 В,  возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- возможно подключение частотного регулятора скорости вращения вентилятора;
- для удаленного управления возможно подключить пульт управления ПУ2.

Таблица подбора щита управления по мощности двигателя и нагревателя

Схема подключения ЩУВ3, пуск/стоп вентилятора кнопками щита управления

М1 - вентилятор, питание 380 В;

М4 - электропривод воздушной заслонки. Питание 220 В, возвратная пружина. Например LF230 Belimo;

16 и 17 - контакт системы пожарной сигнализации (нормально замкнутый);

А В С - сеть, N - рабочая нейтраль, PE - защитная земля.

В щите должны быть установлена перемычка между контактами 11 и 12.

При нажатии в щите кнопки ПУСК на вентилятор М1 подается питание 380 В. На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4. Сигнал 220 В также подается на клемму 8, он применяется для подтверждения включения вентилятора.

При срабатывании автоматического выключателя (короткое замыкание или перегрузка по току) вентилятор отключается и подается сигнал 220 В на клемму10.

При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается.

Схема подключения ЩУВ3, пуск/стоп вентилятора с пульта управления ПУ2

М1 - вентилятор, питание 380 В;

М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина;

ПУ2 - пульт управления. Кнопки ПУСК, СТОП, лампочки АВАРИЯ и РАБОТА;

FS1 - контакт системы пожарной сигнализации (нормально замкнутый);

А В С - сеть, N - рабочая нейтраль, PE - защитная земля.

При нажатии кнопки ПУСК на пульте управления ПУ2 на вентилятор М1 подается питание 380 В.

На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4.

На ПУ2 загорается лампочка РАБОТА.

При срабатывании автоматического выключателя (короткое замыкание или перегрузка по току) вентилятор отключается и загорается лампочка АВАРИЯ на пульте управления.

При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается.

Возможно дистанционное включение вентилятора замыканием контактов 11 и 13. Остановка вентилятора при их размыкании. Эта схема подключения может быть использована для управления вентиляторами дымоудаления.

ЩУВ3, управление вентилятором и задание скорости с частотного регулятора ATV212

М1 - вентилятор, питание 380 В;

М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина;

A1 - частотный регулятор ATV212,

Для правильной работы к комплекте с щитом ЩУВ3 необходимо установить перемычку между клеммами регулятора P24 и F. Это дает возможность включить вентилятор сразу по подаче питания на регулятор (нажатие кнопки ПУСК в щите управления).

Контакты RYC и RYA - подтверждение работы частотного регулятора. При подаче питания на регулятор, эти контакты замыкаются, открывая воздушную заслонку

Контакты FLB и FLC - ошибка в работе ATV212. При возникновении ошибки частотного регулятора вентилятор останавливается, на щите горят лампочки как РАБОТА так и АВАРИЯ. Питание с частотного регулятора не снимается, что дает возможность увидеть код ошибки на индикаторе регулятора.

Контакты FLB и FLC сбрасываются только после выключения питания частотного регулятора;

FS1 - контакт системы пожарной сигнализации (нормально замкнутый); возможность

А В С - сеть, N - рабочая нейтраль, PE - защитная земля;

В щите должна быть установлена перемычка между контактами 11 и 12.

При дистанционном пуске вентилятора замыканием внешних контактов возможно сразу включать вентилятор на нужную скорость вращения.

Длина кабеля S4 между частотным регулятором и вентилятором не более 20 метров.

Для дистанционного управления частотным регулятором могут быть использован простой выносной пульт управления ПУ ATV.

ЩУВ3, пуск/стоп вентилятора на 220 В с пульта управления ПУ2

М1 - вентилятор, питание 220 В, щит управления подбирается по рабочему току двигателя вентилятора;

М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина;

ПУ2 - пульт управления. Кнопки ПУСК, СТОП, лампочки АВАРИЯ и РАБОТА;

FS1 - контакт системы пожарной сигнализации (нормально замкнутый);

С и N - питание 220 В, PE - защитная земля.

При нажатии кнопки ПУСК на пульте управления ПУ2 на вентилятор М1 подается питание 220 В. На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4. На ПУ2 загорается лампочка РАБОТА.

При срабатывании автоматического выключателя (перегрузка по току двигателя) вентилятор отключается и подается сигнал 220 В на клемму 10.

При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается.

Возможно дистанционное включение вентилятора замыканием контактов 11 и 13. Останов вентилятора при их размыкании. Эта схема подключения может быть использована для дистанционного управления вентиляторами.

При отсутствии пульта управления ПУ2 нужно установить перемычку между клеммами 11 и 12, управление вентилятором производить кнопками с щита управления.

Подводимые провода

одключение преобразователя частоты к щиту ЩУВ3

Длина кабеля S4 между частотным регулятором и вентилятором не более 20 метров.

Для дистанционного управления частотным регулятором могут быть использован простой выносной пульт управления ПУ ATV.
