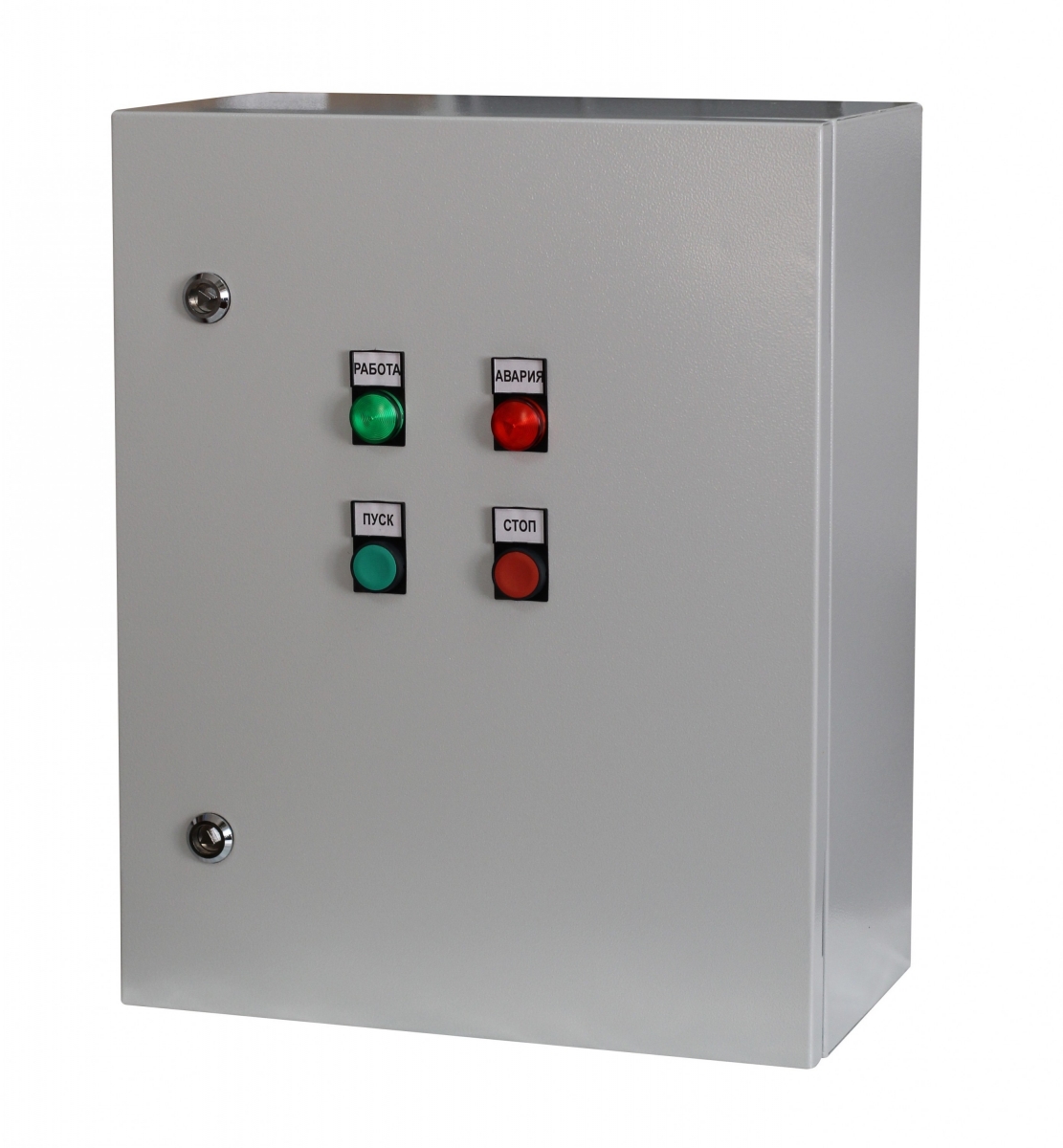

Щит управления ЩУВ4 предназначен для плавного пуска и защиты от перегрева обмоток двигателей трехфазных вентиляторов (питание 380 В). Двигатели должны иметь позисторные (термисторные) или биметаллические термоконтакты. Металлический корпус.
Применение
ЩУВ4 предназначен для плавного пуска и защиты от перегрева обмоток двигателей трехфазных вентиляторов (питание 380 В). Выполнен в металлическом корпусе.
Использование устройства плавного пуска обеспечивает контролируемый, безударный и плавный пуск.
Предназначен для управления вентиляторами, имеющими встроенные термоконтакты.
Есть возможность управления с выносного пульта ПУ2 с индикацией режимов работы и аварии.
ЩУВ4 применяется для управления мощными вентиляторами и вентиляторами с тяжелым пуском.
Щиты управления ЩУВ4 могут использоваться совместно с щитами серии ЩУ и ЩУТ для подключения вытяжных вентиляторов к приточной системе.
Технические характеристики
- Напряжение питания: ~ 380 В ± 15%, 50 Гц;
- Диапазон рабочих температур: 0 ... 40 °С.
Стандартные функции:
- ручной пуск и останов вентилятора на 380 В ;
- плавный пуск вентилятора;
- защита от перегрева обмоток двигателя вентилятора;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для удаленного управления возможно подключить пульт управления ПУ2.
Таблица подбора щита управления по мощности двигателя и нагревателя
| Наименование щита управления | Мощность двигателя, кВт | Линейный ток, A | Реле защиты двигателя | Устройство плавного пуска | Габаритные размеры, мм | Степень защиты | Вес, кг | Материал корпуса |
| ЩУВ4-5,5 | 5.5 | 11 | ТР220 | SSI-5.5/11-04 | 400х500х200 | IP54 | 15,0 | металл |
| ЩУВ4-7,5 | 7,5 | 15,6 | ТР220 | SSI-7,5/11-04 | 400х500х200 | IP54 | 15,0 | металл |
| ЩУВ4-11,0 | 11,0 | 22 | ТР220 | SSI-11/23-04 | 400х500х200 | IP54 | 15,0 | металл |
| ЩУВ4-15,0 | 15,0 | 29 | ТР220 | SSI-15/30-04 | 400х500х200 | IP54 | 15,0 | металл |
| ЩУВ4-18,5 | 18,5 | 35 | ТР220 | SSI-18.5/37-04 | 500х650х220 | IP54 | 24,0 | металл |
| ЩУВ4-22,0 | 22,0 | 42 | ТР220 | SSI-22/43-04 | 500х650х220 | IP54 | 24,0 | металл |
| ЩУВ4-30,0 | 30,0 | 57 | ТР220 | SSI-30/60-04 | 500х650х220 | IP54 | 24,0 | металл |
Схема подключения ЩУВ4, пуск/стоп вентилятора кнопками щита управления
М1 - вентилятор, питание 380 В;
ТК - термоконтакты двигателя (биметаллические или позисторные);
М4 - электропривод воздушной заслонки. Питание 220 В, возвратная пружина. Например LF230 Belimo;
16 и 17 - контакт системы пожарной сигнализации (нормально замкнутый);
А В С - сеть, N - рабочая нейтраль, PE - защитная земля.
В щите должны быть установлены перемычки между контактами 11 и 12.
При нажатии в щите кнопки ПУСК на вентилятор М1 подается питание 380 В.
На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4.
Сигнал 220 В также подается на клемму 8, он применяется для подтверждения включения вентилятора.
При срабатывании реле защиты ТР220 (перегрев обмоток двигателя) вентилятор отключается и подается сигнал 220 В на клемму 10.
При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается.
Схема подключения ЩУВ4, пуск/стоп вентилятора с пульта управления ПУ2
М1 - вентилятор, питание 380 В;
ТК - термоконтакты двигателя (биметаллические или позисторные);
М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина;
ПУ2 - пульт управления. Кнопки ПУСК, СТОП, лампочки АВАРИЯ и РАБОТА;
FS1 - контакт системы пожарной сигнализации (нормально замкнутый)
А В С - сеть, N - рабочая нейтраль, PE - защитная земля.
При нажатии кнопки ПУСК на пульте управления ПУ2 на вентилятор М1 подается питание 380 В.
На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4.
На ПУ2 загорается лампочка РАБОТА.
При срабатывании реле защиты ТР220 (перегрев обмоток двигателя) вентилятор отключается и подается сигнал 220 В на клемму 10.
При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается.
Тип термоконтактов (биметаллические/позисторные) выставляется переключателем реле защиты ТР220.
Возможно дистанционное включение вентилятора замыканием контактов 11 и 13. Вентилятор выключается при их размыкании. Эта схема подключения может быть использована для дистанционного управления вентиляторами.
Внимание! Вентилятор, подключенный к щиту ЩУВ4 не может управляться частотным преобразователем.
Подводимые провода
| Щит управления ЩУВ4 | Обозначение кабеля | Тип кабеля |
|
Вентилятор - 5,5 кВт Вентилятор - 7,5 кВт Вентилятор - 11 кВт Вентилятор - 15 кВт Вентилятор - 18,5 и 22 кВт Вентилятор - 30 кВт |
S1 |
ВВГ5х2,5 ВВГ5х2,5 ВВГ5х4 ВВГ5х6 ВВГ5х10 ВВГ5х16 |
|
Вентилятор - 5,5 кВт Вентилятор - 7,5 кВт Вентилятор - 1 1 кВт Вентилятор - 15 кВт Вентилятор - 18,5 и 22 кВт Вентилятор - 30 кВт |
S4 |
ВВГ4х2,5 ВВГ4х2,5 ВВГ4х4 ВВГ4х6 ВВГ4х10 ВВГ4х16 |
| Для всех вентиляторов | S5 | МКЭШ 3х0,75 |
| Для всех вентиляторов | S6 |
МКЭШ 2х0,75 |
