Щит используется для включения/выключения и управления скоростью вращения вентиляторов на 220 В. Возможность внешнего задания значения скорости сигналом 0-10 В или переменным резистором.
Применение

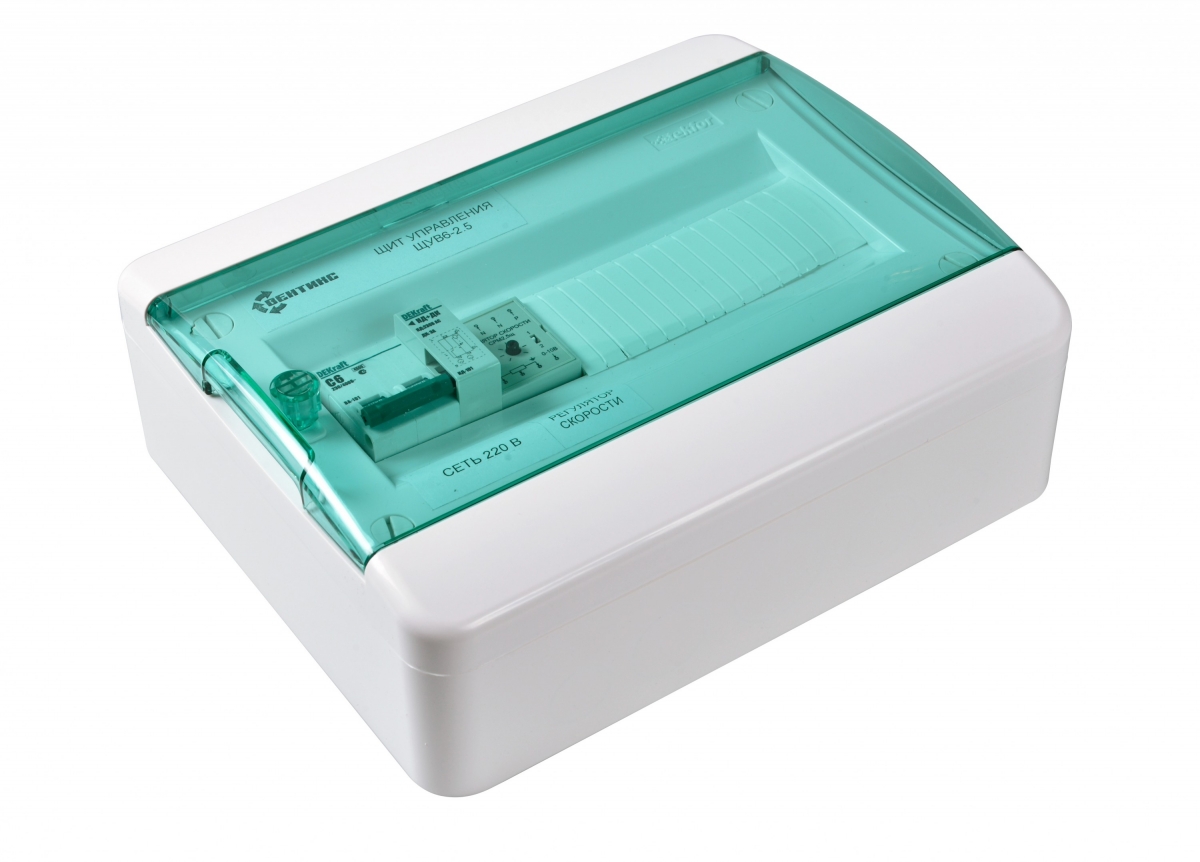

ЩУВ6 представляет собой щит управления вентилятором на 220 В, оборудованным асинхронными двигателем.
Предназначен для плавной регулировки скорости вращения канального вентилятора. Регулировка осуществляется с лицевой панели щита.
Есть возможность управлять щитом с помощью внешнего сигнала 0-10 В или с помощью внешнего задающего потенциометра 10 кОм.
ЩУВ6 применяется для управления вентиляторами на 220 В, когда необходима регулировка скорости их вращения.
Технические характеристики
- Напряжение питания: ~ 220 В ± 15%, 50 Гц;
- Диапазон рабочих температур: 0 ... 40 °С.
Стандартные функции:
- автоматический запуск и останов вентилятора при подаче и снятии питания ;
- регулятор скорости внутри щита, плавная регулировка скорости вращения вентилятора на 220 В;
- управление скоростью вращения вентилятора от внешнего сигнала 0-10 В;
- управление скоростью вращения вентилятора от внешнего потенциометра 10 кОм;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина).
Таблица подбора щита управления по мощности двигателя
| Наименование щита управления | Мощность двигателя, кВт | Линейный ток, A | Симисторный регулятор скорости | Габаритные размеры, мм | Степень защиты | Вес, кг | Материал корпуса |
| ЩУВ6-2,5 | 0,55 | 2,5 | СРМ2,5Щ | 290х240х102 | IP41 | 3,0 | пластик |
| ЩУВ6-5,0 | 1,1 | 5,0 | СРМ5Щ | 290х240х102 | IP41 | 3,0 | пластик |
Схема подключения ЩУВ6, задание скорости вращения с щита управления
М1 - канальный вентилятор, питание 220 В;
М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина;
L и N - сеть 220 В, PE - защитная земля.
Включение/выключение вентилятора при помощи автоматического выключателя.
Для задания нужной скорости вращения вентилятора необходимо повернуть ручку на симисторном регуляторе СРМ2,5Щ (СРМ5Щ).
Схема подключения ЩУВ6, внешнее задание скорости вращения вентилятора
М1 - канальный вентилятор, питание 220 В;
М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина;
L и N - сеть 220 В, PE - защитная земля.
Включение/выключение вентилятора при помощи автоматического выключателя.
Работа от внешнего задающего сигнала:
10 кОм
- Переменный резистор для управления скоростью вращения вентилятора.
- Крайнее левое положение резистора соответствует 100 В, крайнее правое – 220 В.
- Длина соединительных проводов не более 2-х метров.
- Для задания скорости вращения от внешнего резистора необходимо переключатель на лицевой панели симисторного регулятора СРМ2,5Щ (СРМ5Щ) установить в положение 2.
0-10 В
- Внешний сигнал управления. Сигнал 0 В соответствует подаче на двигатель вентилятора питания 100 В, сигнал 10 В соответствует 220 В.
- Длина соединительных проводов не более 13-ти метров.
- Для задания скорости вращения от сигнала 0-10 В необходимо переключатель на лицевой панели симисторного регулятора СРМ2,5Щ (СРМ5Щ) установить в положение 2.
Подводимые провода
| Щит управления ЩУВ6 | Обозначение кабеля | Тип кабеля |
|
Для всех вентиляторов |
S5 S6 |
МКЭШ 3х0,75 МКЭШ 2х0,75 |
