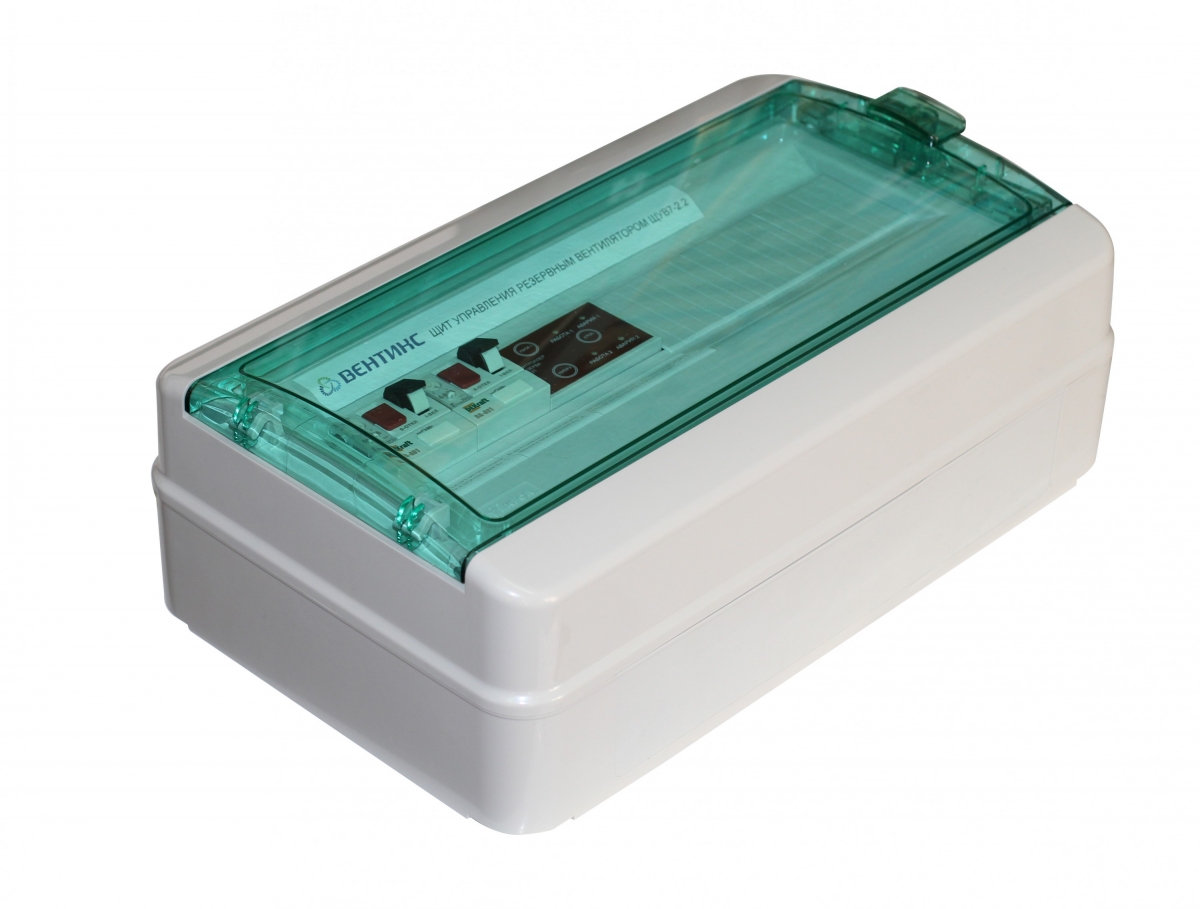

Щит ЩУВ7 предназначен для автоматического управления основным и резервным вентиляторами на 220/380 В. Защита двигателя вентилятора от перегрузки по току.
Применение
ЩУВ7 предназначен для автоматического управления основным и резервным вентиляторами, а так же для защиты двигателей трехфазных вентиляторов (питание 380 В) от перегрузок по току. Есть модификации для управления однофазными вентиляторами.
Обеспечивает непрерывность работы вентиляционной приточной/вытяжной системы.
Предназначен для управления вентиляторами, у которых нет встроенных термоконтактов.
Есть возможность управления с выносного пульта ПУ4 с индикацией режимов работы основного и резервного вентиляторов.
Технические характеристики
- Напряжение питания: ~ 380 В ± 15%, 50 Гц;
- Напряжение питания для однофазных версий: ~ 220 В ± 15%, 50 Гц;
- Диапазон рабочих температур: 0 ... 40 °С.
Стандартные функции:
- ручной пуск и останов основного и резервного вентилятора на 380 В (для однофазных версий пуск и останов основного и резервного вентилятора на 220 В);
- контроль работы вентиляторов по дифференциальному датчику давления воздуха PS-500(1500);
- защита от перегрузки по току двигателя вентилятора;
- сухие контакты для управление электроприводом воздушной заслонки и индикации работы вентиляторов ;
- индикация состояния системы;
- для удаленного управления возможно подключить пульт управления ПУ4.
Таблица подбора щита управления по мощности двигателя и нагревателя
| Наименование щита управления | Мощность двигателя, кВт | Диапазон установки тока авт. выкл., A | Габаритные размеры, мм | Степень защиты | Вес, кг | Материал корпуса |
| ЩУВ7-0,18(220) | 0,2 | 0,63 - 1 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-0,18 | 0,2 | 0,63 - 1 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-0,25 | 0,3 | 0,63 - 1 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-0,37 | 0,4 | 1 - 1,6 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-0,55 | 0,6 | 1,6 - 2,5 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-0,75 | 0,8 | 1,6 - 2,5 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-1,1 | 1,1 | 2,5 - 4 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-1,5 | 1,5 | 2,5 - 4 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-2,2 | 2,2 | 4 - 6,3 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-3,0 | 3,0 | 6 - 10 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-4,0 | 4,0 | 6 - 10 | 408х245х153 | IP65 | 3,0 | пластик |
| ЩУВ7-5,5 | 5,5 | 9 - 14 | 408х245х153 | IP65 | 4,0 | пластик |
| ЩУВ7-7,5 | 7,5 | 13 - 18 | 408х245х153 | IP65 | 4,0 | пластик |
| ЩУВ7-11,0 | 11,0 | 20 - 25 | 408х245х153 | IP65 | 4,0 | пластик |
| ЩУВ7-15,0 | 15,0 | 24 - 32 | 408х245х153 | IP65 | 4,0 | пластик |
| ЩУВ7-18,5 | 18,5 | 25 - 40 | 400х500х220 | IP54 | 14,0 | металл |
| ЩУВ7-22,0 | 22,0 | 37 - 50 | 400х500х220 | IP54 | 14,0 | металл |
| ЩУВ7-30,0 | 30,0 | 48 - 65 | 400х500х220 | IP54 | 14,0 | металл |
| ЩУВ7-45,0 | 45,0 | 80-104 | 650x500x220 | IP54 | 25,0 | металл |
Схема подключения ЩУВ7 и 3ф. двигателей на 380 В
М1 - первый вентилятор;
М2 - второй вентилятор;
М3 - Электропривод заслонки первого вентилятора;
М4 - Электропривод заслонки первого вентилятора;
РD1 - дифференциальный датчик давления PS500 (PS1500) первого вентилятора;
РD2 - дифференциальный датчик давления PS500 (PS1500) второго вентилятора;
А В С - сеть, N - рабочая нейтраль, PE - защитная земля.
Возможность включать/выключать вентиляторы не только с лицевой панели контроллера КР21, но и с внешнего пульта ПУ4 или дистанционно, через контакты 21–24 щита управления.
Возможность запускать одновременно оба вентилятора при замыкании контактов 19-20 щита управления.
Сигналы типа "сухой контакт": "Работа Вентилятора 1", "Работа Вентилятора 2", "Общая авария"
Защита основного и резервного вентилятора от перегрузки по току. При срабатывании автоматического выключателя также подключается резервный вентилятор.
Кнопка СТОП, на контроллере КР21, останавливает работающий вентилятор и сбрасывает светодиоды АВАРИЯ.
Внимание! Ввиду возможного высокого уровня помех использовать при подключении ПУ4 только экранированный кабель.
Подводимые провода
| Щит управления ЩУВ7 | Обозначение кабеля | Тип кабеля |
|
Вентилятор - 5,5 кВт Вентилятор - 7,5 кВт Вентилятор - 11 кВт Вентилятор - 15 кВт Вентилятор - 18,5 и 22 кВт Вентилятор - 30 кВт |
S1 |
ВВГ 5х1,5 ВВГ 5х2,5 ВВГ 5х4 ВВГ 5х6 ВВГ 5х10 ВВГ 5х16 |
|
Вентилятор - 5,5 кВт Вентилятор - 7,5 кВт Вентилятор - 11 кВт Вентилятор - 15 кВт Вентилятор - 18,5 и 22 кВт Вентилятор - 30 кВт Вентилятор - 45 кВт |
S4 |
ВВГ 4х1,5 ВВГ 4х2,5 ВВГ 4х4 ВВГ 4х6 ВВГ 4х10 ВВГ 4х16 ВВГ 4х25 |
| Для всех вентиляторов | S6 |
МКЭШ 2х0,75 |
