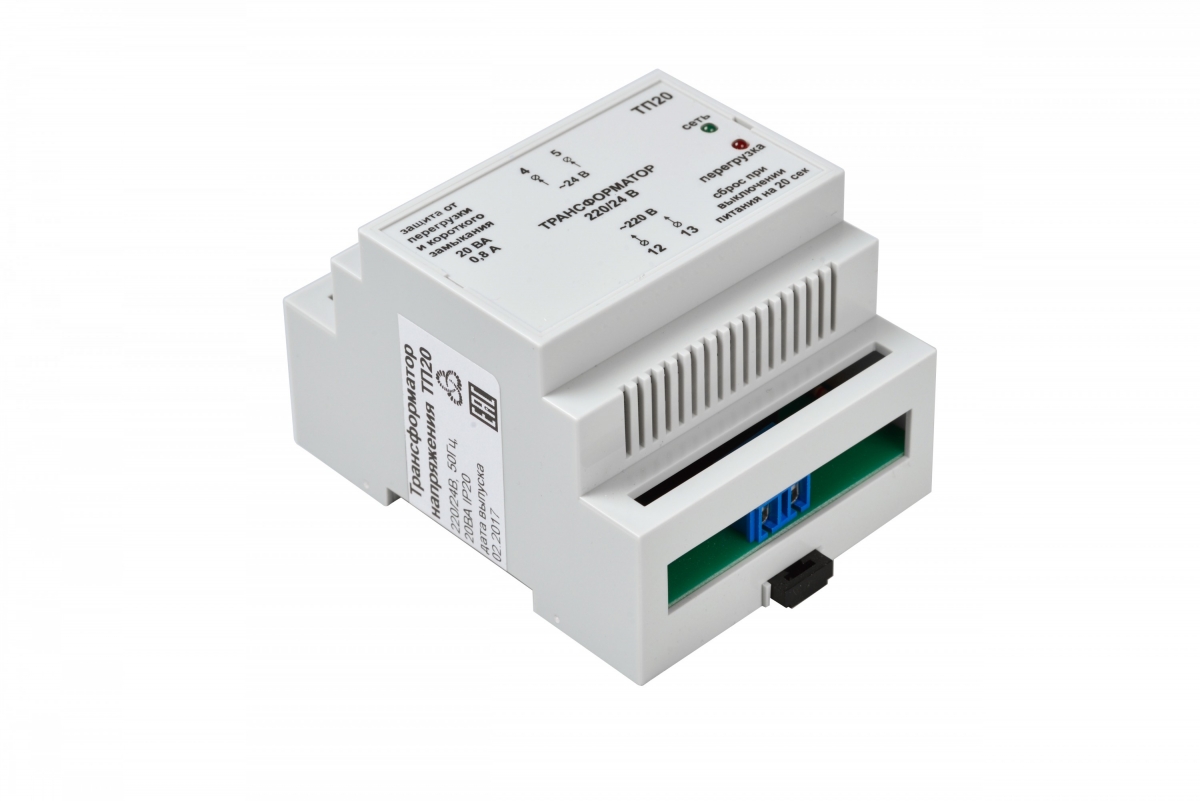

ТП20

Применение

Трансформатор ТП20 является источником питания переменного тока. Он понижает напряжение с 220 В до 24 В.

Максимальная мощность 20 ВА.

В конструкции присутствует система защиты против перегрузки и короткого замыкания нагрузки.

Используются в щитах управления для питания электроприводов воздушных заслонок и клапанов смесительных узлов на 24 В.

Также предназначен для обеспечения питания управляющих систем вентиляции и кондиционирования.

Технические характеристики

• Первичное напряжение: ~ 220 В ± 15%;
• Вторичное напряжение: ~ 24 В ± 15%;
• Выходная мощность: 20 ВА;
• Рабочая температура: 0...40 °С;
• Монтаж: на 35 мм DIN  рейку;
• Диапазон рабочих температур: 0 ... 40 °С;
• Степень защиты: IP20;
• Габаритные размеры: 71х90х58 мм;
• Вес: 0,63 кг;
• Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
• Усилие затяжки: 0,3 Н*м.

Описание работы

При подаче первичного напряжения на входные клеммы трансформатор выдает напряжение 24 В на
выходные клеммы, при этом загорается светодиод СЕТЬ.
Величина вторичного тока не более 0,8 А.
При возникновении токов короткого замыкания по вторичной цепи или при ее перегрузке, трансформатор
отключает вторичное напряжение, переходя в режим “замок”. В этом режиме загорается светодиод
ПЕРЕГРУЗКА. Выйти из “замка”, после устранения причин короткого замыкания, возможно только по снятию
первичного питания с трансформатора.
Самовосстанавливающийся предохранитель гарантировано выдерживает 100 коротких замыканий.
Трансформатор обладает повышенной устойчивостью к температуре окружающей среды (до 40 °С).

Электрическая схема ТП20
