SNI

Применение

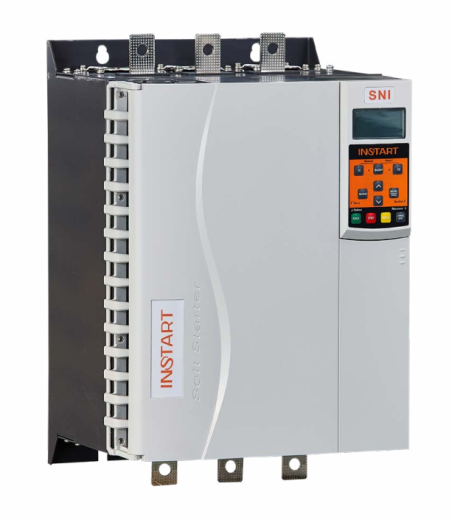

Устройства плавного пуска SNI – это новая серия в линейке INSTART со встроенным обводным контактором (байпас). Предназначены для плавного запуска асинхронных электродвигателей с короткозамкнутым ротором путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, установленных на каждой фазе, система управления – цифровая, микропроцессорная.

Преимущества

ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)

Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно

ТИРИСТОРНОЕ УПРАВЛЕНИЕ ПО ТРЕМ ФАЗАМ

Устройства плавного пуска SNI имеют возможность подключения как «в линию», так и «внутри треугольника» РАСШИРЕННЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

• контролируемый запуск/останов электродвигателя в 3 основных режимах;

• электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;

• встроенный байпас во всем диапазоне мощностей;

• расширенное количество программируемых входов/ выходов

КОММУНИКАЦИОННЫЙ ПРОТОКОЛ

Возможность дистанционного управления с помощью встроенного сетевого протокола Modbus, а также опционально подключаемого протокола Profibus, доступного при помощи плат расширения SNI-DP-B и SNI-DP-S. Данные протоколы облегчают внедрение в различные системы управления и мониторинга.

МОДИФИЦИРОВАННАЯ СИСТЕМА ЗАЩИТНЫХ ФУНКЦИЙ

Большой выбор настраиваемых защит электродвигателя – защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.

БЕСПЕРЕБОЙНОЕ ПИТАНИЕ

Независимое питание управляющей части УПП

ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ

Позволяют запрограммировать расписание работы УПП и записывать все события в памяти устройства

Технические характеристики:

• Номинальное напряжение: ~ 400 В ± 15 %, 50/60 Гц для 5.5 – 800 кВт;
• Номинальное напряжение: ~ 690 В ± 15 %, 50/60 Гц для 5.5 – 1200 кВт;
• Применяются для двигателей: Трехфазные асинхронные с короткозамкнутым ротором;
• Пусковое напряжение: 20 - 80%;
• Ограничение пускового тока: 100 - 600%;
• Время пуска: 1 - 180 с;
• Время останова: 1 - 180 с;
• Максимальный рабочий ток: 100-600%;
• Режим пуска: Ограничением пускового тока, плавное ограничение пускового тока, адаптивный режим разгона, запуск с рывком;
• Режим останова: Останов по инерции, останов с линейным снижением напряжения, адаптивный контроль торможением;

• Наличие обводного контактора (байпас): Встроен;
• Питание платы управления: 220-380 В, независимое от силовой части;

• Встроенный источник питания: 24 В;
• Релейные выходы: 4 шт. (250 В АС до 5 А; 30 В DC до 5 А)
• Входы управления: 5 шт. цифровых/2 аналоговых

• Аналоговый выход: 0/4…20 мА;
• Коммуникационный протокол: ModBUS RTU (встроен), ProfiBUS DP (опция)
• Функции защиты: Полный комплект защит;
• Внешние условия: Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха от -20 до +50°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G.;

• Степень защиты: IP00;
• Система охлаждения: Естественное охлаждение воздухом.

Таблица подбора SNI по мощности двигателя

Вход: 3 фазы, 400 В ± 15%, 50/60 Гц

Вход: 3 фазы, 690 В ± 15%, 50/60 Гц
