Корпус для HEPA фильтров потолочный с вихревым диффузором (боковое подключение)

Описание:
Потолочные корпуса с НЕРА фильтрами монтируются в потолок в качестве конечных фильтров с распределителями воздуха. Используются для очистки как приточного, так и вытяжного воздуха от взвешенных частиц, аэрозолей, токсичной пыли, вирусов и микробов. Применяются в медицинской, биологической и фармацевтической отраслях, а также в других чувствительных к качеству воздуха областях промышленности.
Составные части:
- корпус для фильтра;
- патрубок для подключения сбоку или сверху;
- лицевая панель (перфорированная, вихревая, комбинированная или четырехнаправленная);

Конструкция:
Корпус изготавливается из стальных листов и окрашивается в белый цвет RAL 9016. Корпус для НЕРА фильтра может комплектоваться разными типами лицевых панелей на выбор:
перфорированная, вихревая, комбинированная или четырехнаправленная. Перфорированная, вихревая и комбинированная изготавливается из стального листа и окрашивается в белый цвет RAL 9016. Лицевые панели крепятся к корпусу четырьмя винтами с лицевой стороны. Предусмотрены белые пластиковые заглушки. Наружный размер лицевой панели может быть увеличен. При этом стоит помнить, что увеличивается только окантовка панели – живое сечение остается неизменным.
Четырехнаправленный диффузор представляет собой корпус прямоугольной формы с центральной частью в виде съемного блока из фиксированных пластин с раздачей воздуха в четырех направлениях, изготавливается из алюминия и окрашивается в белый цвет RAL 9016. Данный диффузор крепится к корпусу при помощи винтов со внутренней стороны.
НЕРА фильтр устанавливается в корпус и фиксируется с помощью зажимов-барашков.
Корпус для НЕРА фильтра монтируется в запотолочном пространстве. Крепление корпуса к конструкциям потолка осуществляется с помощью специальных резьбовых шпилек или
металлических тросов, пропущенных через отверстия в проушинах корпуса. Крепление корпуса к конструкциям стен производится при помощи кронштейнов так же за проушины корпуса.
У корпусов с разными по длине сторонами, подключение стандартно располагается на большей стороне:

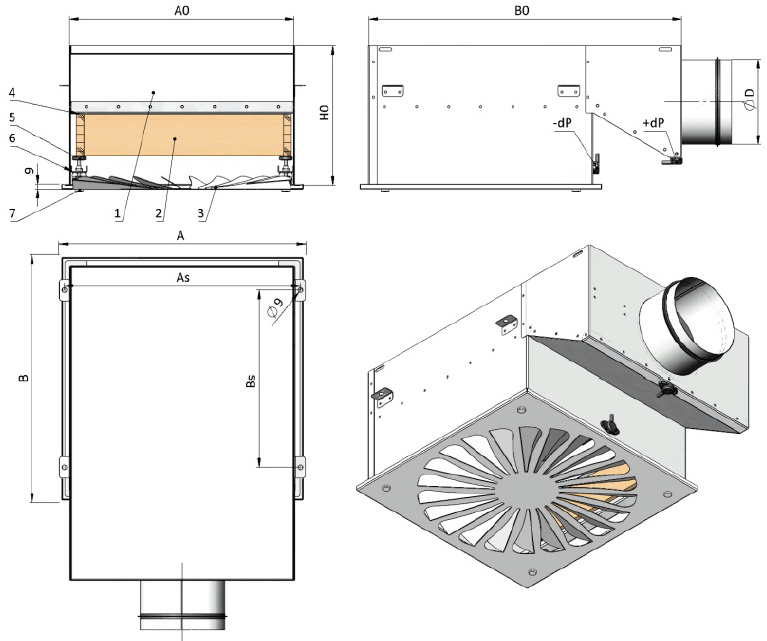

Ниже на чертежах обозначены габаритные размеры и составные части:
1. Корпус для НЕРА фильтра
2. НЕРА фильтр (в комплект поставки корпуса не входит)
3. Лицевая панель
4. Уплотнение НЕРА фильтра (предусматривается на фильтре)
5. Прижим фильтра
6. Траверса
7. Винт крепления лицевой панели
Вариант с боковым подключением с вихревой (DV) лицевой панелью:

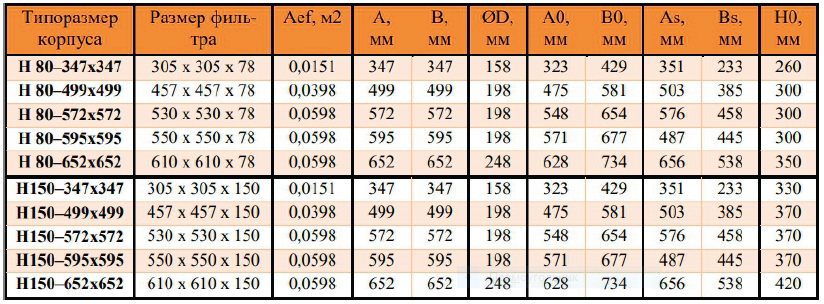

Таблица: Данные для подбора НЕРА фильтра


Замена НЕРА фильтра:

 Для доступа к фильтру необходимо снять лицевую панель. Перфорированный диффузор крепится к корпусу при помощи четырех винтов, расположенных по углам с лицевой стороны. Четырехнаправленный диффузор демонтируется в два этапа – сначала снимается (сдвигом в горизонтальной плоскости) внутренняя секция, которая зафиксирована пружинами, затем отсоединяется наружная секция, которая закреплена к корпусу четырьмя винтами. Перед установкой нового фильтра корпус должен быть очищен и продезинфицирован при  необходимости.
Фильтр крепится четырьмя прижимами. Новый фильтр должен иметь соответствующие размеры и уплотнение по ободу. При установке фильтра, его уплотнение должно прилегать к верхнему основанию корпуса. Следует следить за чистотой и целостностью уплотнителя и фильтрующего материала. После установки, фильтр равномерно прижимается зажимами-барашками. Следует проконтролировать плотность прилегания фильтра.
Контроль загрязнения фильтра может осуществляться с помощью установленных на корпусе специальных штуцеров для измерения статического давления до и после фильтра. Замену фильтра рекомендуется производить при достижении перепада давления не более чем 450 Па, но не реже 1 раза в год или в соответствии с регламентом местных нормативных документов.

Запорная заслонка.

 Опционально корпус можно оснастить воздушной заслонкой:
- со стандартным ручным управлением - для управления нужен доступ к рукоятке, расположенной на врезке подключения:

- с электроприводом. Привод может как с возвратной пружиной или без неё. Управление осуществляется с выносной кнопки или с централизованной системы управления.


Хранение и транспортировка

Корпус фильтра транспортируются отдельно от фильтрующей вставки. Фильтрующая вставка устанавливается в корпус после окончания монтажа. Фильтры консервации не подвергаются.
