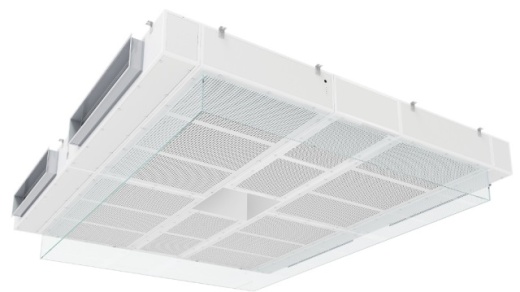

Ламинарный потолок с центральным отверстием

Область применения ламинарного потолка

Ламинарные потолки ЛаП с HEPA фильтрами используются для чистых помещений с высокими значениями кратности воздухообмена. Они предназначены для встраивания в подвесные потолки помещений с особыми требованиями к чистоте воздуха: операционных, реанимационных и других особо чистых помещений. Основная цель установки таких устройств - сократить до минимума возможность попадания инфекции в особо чистые помещения с приточным воздухом, в котором могут постоянно находиться бактерии и вирусы. ЛаП могут применяться для операционных класса lb согласно DIN 1946-4.

Описание ламинарного потолка
Воздух, подаваемый в операционную, проходит предварительную обработку и очистку в фильтрах грубой и средней очистки центрального кондиционера согласно EN 779. Обработанный
приточный воздух перед поступлением в помещение проходит через HEPA фильтр, встроенный в корпус потолочной панели. Из камеры статического давления корпуса чистый воздух поступает в помещение операционной через перфорированные плиты. Температура приточного воздуха должна быть на один-три градуса ниже средней температуры воздуха в помещении. Удаление воздухаиз помещения осуществляется частично из верхей зоны (1/3 от общего количества) и из нижней зоны (2/3 от общего количества). Воздух через перфорированные потолочные панели ЛаП омывает всю зону под потолком помещения, поступает в операционную зону, не смешиваясь с потоками удаляемого воздуха. Основным материалом камеры давления и перфорированной панели является листовая сталь, окрашенная способом порошкового напыления в цвет RAL 9010, краской, стойкой к дезинфицирующим средствам. Подвесные потолки (кроме размера 2000 х 1000) состоят из двух частей, которые соединяются вместе в точке крепления. При монтаже все соединения дополнительно уплотняют акриловой шпатлевкой, которая поставляется в комплекте.

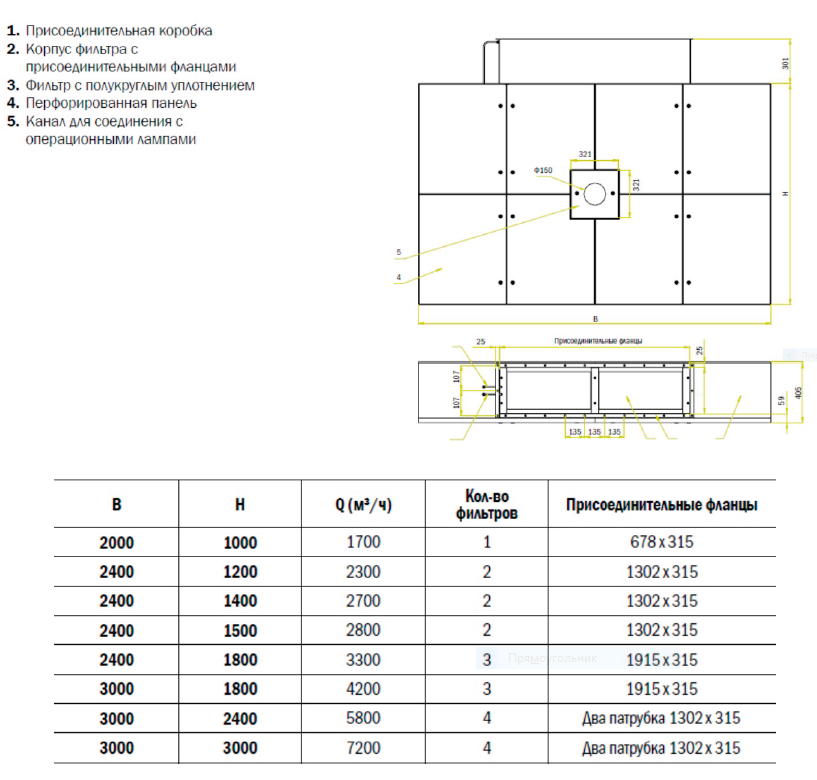

По требованию заказчика в потолках могут быть переходы для установки лампы размером 300 х 300. В этом случае кроме сплошной панели прилагается также панель с круглым отверстием диаметром 150 мм. Перфорированные панели (с внутренней стороны потолка) покрыты фильтром G4 белого цвета для более равномерного распределения воздуха. Фильтр поставляют в пленке, чтобы защитить от загрязнения и повреждения. Фиксация перфорированных панелей осуществляется с одной стороны с помощью петель, а с другой стороны - с помощью замков. В потолках устанавливают HEPA фильтры размером 610х305х292, которые относятся к классу Н13 или Н14 и испытаны в соответствии с EN 1822:2009. Они устанавливаются в направляющие по длинной стороне подшивного потолка. Внутри потолка установлены патрубки для измерения потери давления на фильтре (перепад давления до и после фильтра, который свидетельствует о загрязненности фильтра).
При расходе воздуха, отличном от номинального, потери давления уменьшаются или увеличиваются пропорционально расходу воздуха, что показано на диаграмме. Герметичность HEPA фильтра в раме подшивного потолка соответствует стандарту DlN 1946, часть 4. При замене фильтра необходимо проверить герметичность петель. Потолки, корпус фильтра, фильтры, фильтр G4 белого цвета и средства крепления поставляются отдельно. Крепление подвесных потолков к бетонным перекрытиям осуществляется с помощью нарезных подвесок, укрепленных в бетоне

Замена HEPA фильтров ламинарного потолка

При эксплуатации пропускная способность HEPA фильтра уменьшается, а потери давления на фильтре растут. Загрязнение фильтра контролируется с помощью дифференциального жидкостного манометра. Манометр соединяется с двумя патрубками, установленными на корпусе до и после фильтра, с помощью пластиковых трубок. Фильтр подлежит замене, когда
падение давления на фильтре возрастет в два раза по сравнению с начальным падением давления. Для замены фильтра необходимо отсоединить два первых ряда перфорированных плит.


Монтаж ламинарного потолка

Монтаж ламинарного потолка должен осуществляться квалифицированным специалистом (монтажником систем вентиляции). Подрядчик отвечает за безопасную и правильную установку, техническое обслуживание и демонтаж потолка. Установка, обслуживание и демонтаж ламинарного потолка не должны производиться если вы устали или находитесь под воздействием лекарств, наркотиков или алкоголя. Небрежное или неправильное обращение может привести к серьезным травмам или к смерти оператора или других людей. Необходимо соблюдать все стандарты и рекомендации подрядчика и обратить особое внимание на чистоту встроенных элементов, так как это позволит увеличить срок службы фильтров и обеспечит нормальную работу устройства. В случае возникновения проблем при установке ламинарного потолка ЛаП обратитесь к производителю

1. Составные части ЛаП поставляются на место монтажа.
2. На месте монтажа проверяется наличие и состояние всех поставленных частей. В случае обнаружения повреждений оборудования необходимо связаться с производителем.

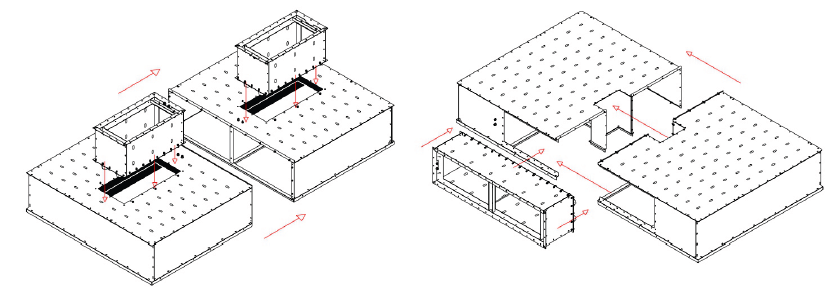

3. Если камера высокого давления корпуса состоит из двух секций, они соединяются между собой (с помощью винтов M6x20, шайбы± 6,4 и самоблокирующихся гаек M6). Соединения во внутренней части камеры высокого давления дополнительно уплотняются акриловой замазкой.
4. К корпусу прикрепляется корпус фильтров с помощью винтов M8x20 и шайб A8,4. Все соединения должны быть герметичными!
5. В состав ламинарного потолка ЛаП входят также патрубки для измерения перепада давления на фильтре. При монтаже потолка патрубки для измерения перепада давления на камере высокого давления и на корпусе фильтра соединяются с помощью прилагаемых соединительных трубок
6. Уплотнение трубок выполняется с помощью прилагаемых штифтов
7. Позиционирование ламинарного потолка ЛаП в помещении осуществляется в соответствии с планом архитектора или проектировщика или потолок устанавливается в середине операционной. Если предусматривается установка светильника, то носитель светильника является референтной точкой для позиционирования. Носитель светильника необходимо прикрепить до монтажа ламинарного потолка ЛаП.
8. Корпус ламинарного потолка положить на пол помещения в соответствии с его конечнымположением на потолке. С помощью отвеса перенести положение монтажных отверстий Φ12 с корпуса на бетонный потолок.
9. Просверлить отверстия Φ10 и вставить стальные анкерные втулки M8.

10. В прикрепленные анкерные втулки вставить резьбовые шпильки M8 и приспособить их длину. В случае, что резьбовые шпильки окажутся недостаточно длинными, можно удлинить их с помощью прилагаемого штуцера.
11. Постепенно поднять потолок до требуемой высоты и прикрепить его к подготовленным
резьбовым шпилькам с помощью самоблокирующихся гаек M8 и шайб A8,4. Выравнить потолок!
12. Aнтибактериальная очистка
13. Установка фильтров и проверка воздухонепроницаемости посадочного места фильтров. Фильтр прикрепляется с помощью пластмассовой гайки и профиля, установленного на резьбовых шпильках на корпусе фильтра.

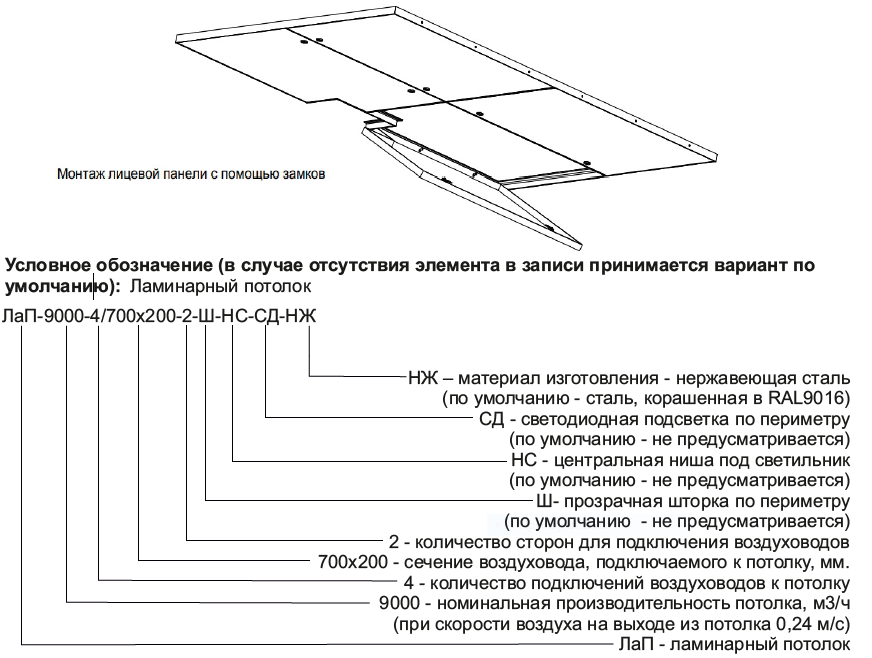

14. Монтаж перфорированной панели осуществляется с помощью замков (ключ для замков поставляется в комплекте).
15. Присоединение к сети воздуховодов осуществляется с помощью гибкой вставки. Место соединения должно быть герметичным!
