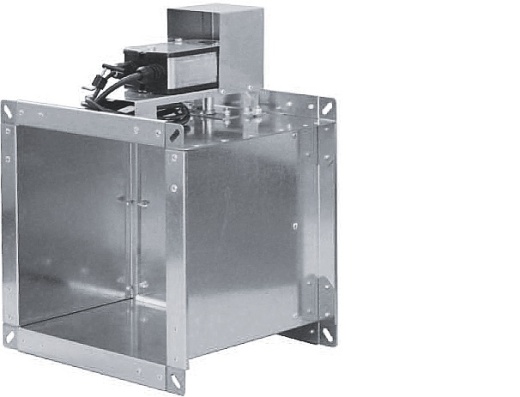

Противопожарный клапан FKS-1м(60)/1м(90)

Применение

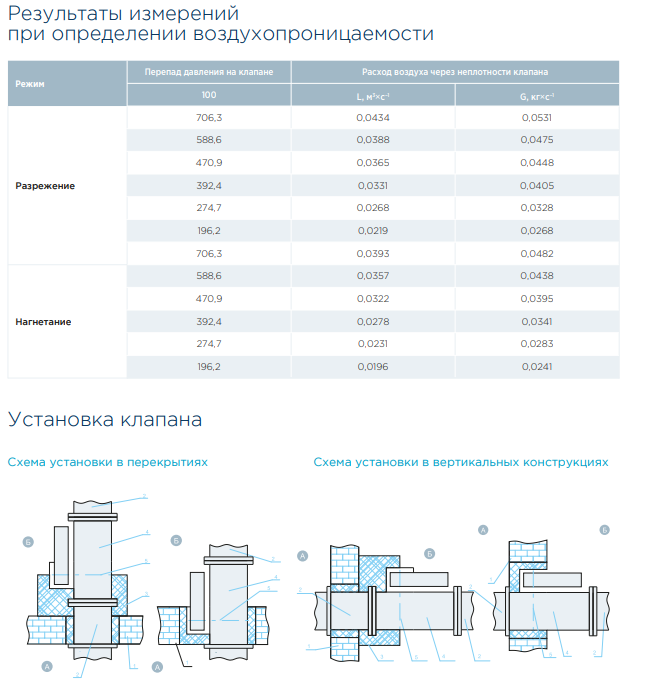

Клапан противопожарный FKS-1м(60)/ 1м(90) применяется как в качестве огнезадерживающего клапана с нормально открытой (НО) заслонкой, так и дымового клапана с нормально закрытой заслонкой (НЗ). Нормально открытый клапан предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам, каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Нормально закрытый клапан (включая дымовой) используется в системах противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торцах, на отводах воздуховодов. Применение клапана осуществляется в соответствии с требованиями СНиП 41-01-2003 и специальных технических условий. Клапан FKS не подлежит установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, в системах, не подвергающихся очистке от горючих отложений. Вид климатического исполнения и категория размещения — УЗ по ГОСТ 15150-69.
Характеристики внешней среды при эксплуатации и хранении клапана:
• предельные значения рабочей температуры окружающего воздуха от –30С до +40С при отсутствии прямого воздействия атмосферных осадков;
• окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Конструкция и материалы

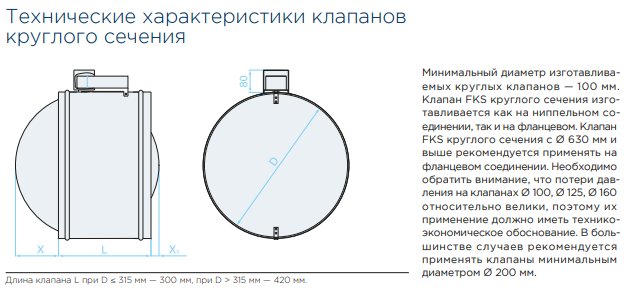

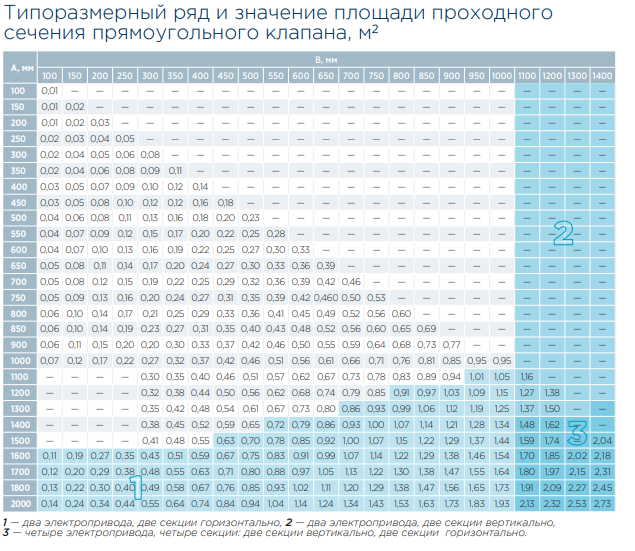

Клапан FKS выпускается прямоугольного сечения на фланцевом соединении и круглого сечения с фланцевым или ниппельным соединением. Корпус клапана изготавливается из оцинкованной стали. Клапан состоит из: корпуса, заслонки, привода.

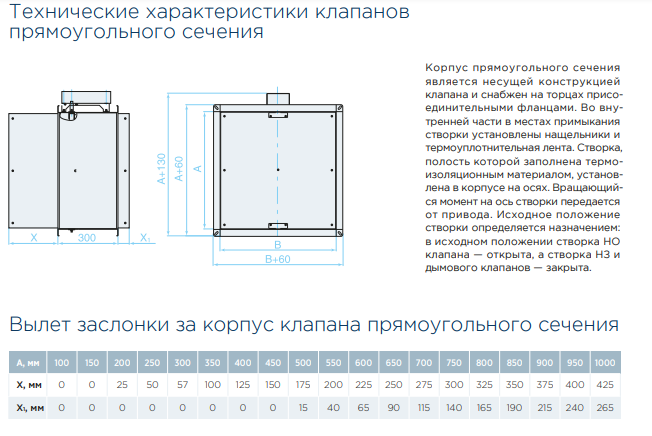

Корпус — несущая конструкция клапана — выполнена из оцинкованной стали и представляет собой часть воздуховода.
Заслонка выполнена из листов огнеупорного материала общей толщиной 20 мм. По периметру заслонки устанавливается термоуплотнительная лента, служащая для герметизации зазоров между корпусом и заслонкой в случае пожара. Угол поворота заслонки 90 градусов.

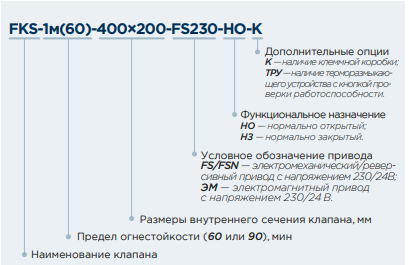

Клапаны FKS изготавливаются в различных модификациях в зависимости от типа привода: с электромагнитным или с электромеханическими приводами.
Прямоугольные клапаны FKS также изготавливаются в морозостойком исполнении.
Предел огнестойкости FKS-1м (60) — 1 час:
— в режиме НО EI60;
— в режиме НЗ клапана EI90;
— в режиме дымового E90.
Предел огнестойкости FKS-1м (90) — 1,5 часа:
— в режиме НО EI90;
— в режиме НЗ клапана EI120;
— в режиме дымового E120.
