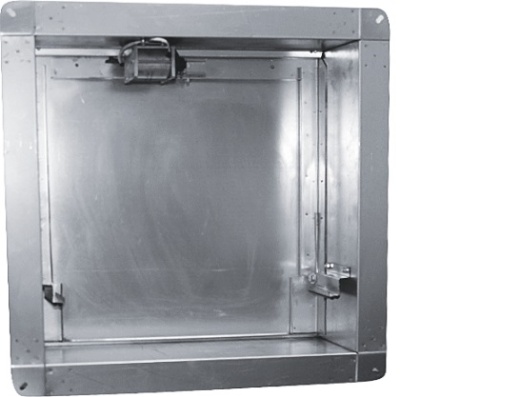

Противопожарный клапан DKS (КДМ-2М)/КДМ-3

Клапаны КДМ-2м/КДМ-3 изготавливаются из оцинкованной стали. Противопожарный клапан КДМ-2м по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана. Дымовой клапан в нормальных условиях закрыт. При пожаре этот клапан должен открыться для удаления дыма из зоны задымления, а в остальных зонах, не подверженных задымлению, должен оставаться закрытым для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления. Противопожарный клапан КДМ-3 в режиме противопожарного нормально закрытого клапана предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нормальных условиях клапан закрыт.
При пожаре клапан открывается для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара газовыми, аэрозольными или порошковыми установками. Конструкция нормально закрытого клапана и способы управления заслонкой аналогичны дымовому клапану, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

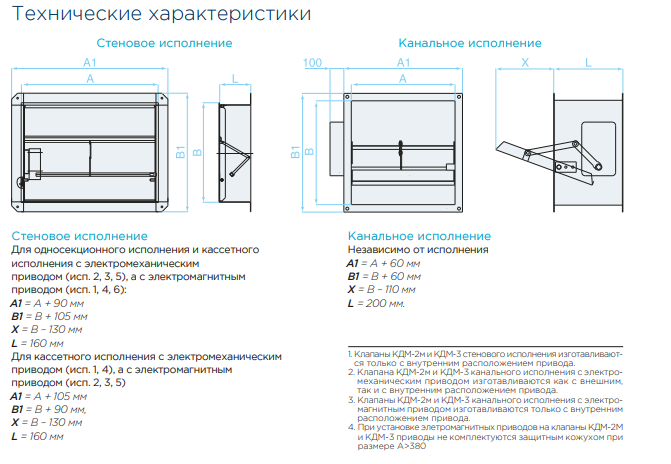

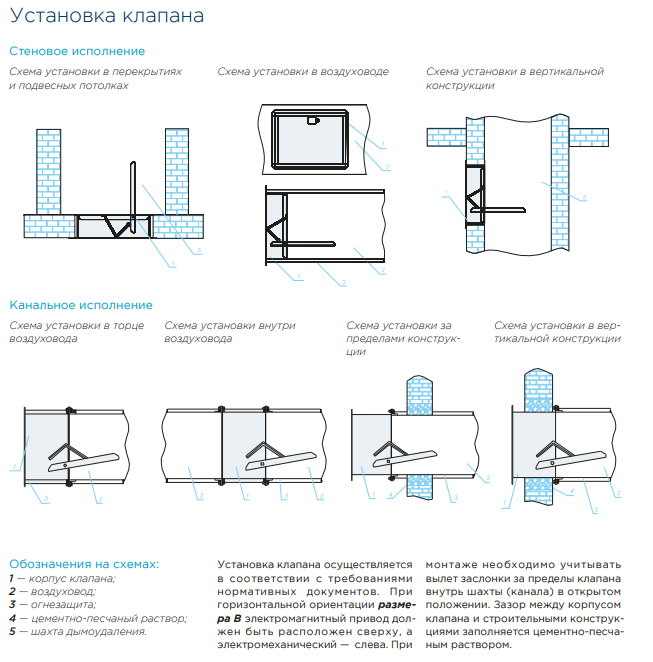

В режиме дымового клапан КДМ-3 предназначен для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м. Клапан выпускается как в стеновом, так и в канальном исполнении. Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов. Клапан работоспособен в любой пространственной ориентации. Не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности. Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С (при условии прямого воздействия атмосферных осадков).
КДМ-3 в режиме дымового клапана проверяется только по показателю E (потеря плотности), а его работоспособность в режиме нормально закрытого клапана может быть испытана на добровольной основе.
Предел огнестойкости КДМ-2м — 1,5 часа:
— E90.
Предел огнестойкости КДМ-3 — 2 часа:
— в режиме противопожарного НЗ клапана — EI120;
— в режиме дымового клапана — E120
