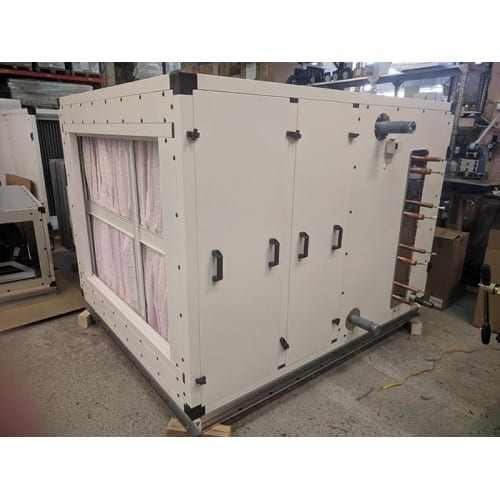

Приточно-вытяжная установка по индивидуальному заказау VAST

Промышленная установка Vast-1, корпус состоит из алюминиевого каркаса, скрепленного между собой прочными пластиковыми уголками. К корпусу через уплотнение присоединяются панели. Панели изготавливаются стандартно из оцинкованной стали, по желанию возможно изготовление из нержавеющей стали различных марок и степени блеска поверхности. Так же возможна покраска панелей в цвета палитры RAL. Внутри панели наполнены слоем минеральной ваты на основе горных пород базальтовой группы плотностью 50 кг/м3.

Блоки вентиляционной установки Vast-1 устанавливаются на опорных лапах из оцинкованной стали высотой 100мм, по желанию возможно установка блоков на регулируемые ножки.

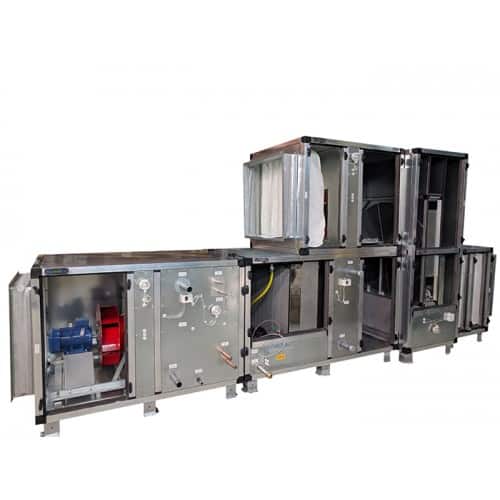

Модульные вентиляционные установки Vast1, имеют широкий спектр применения и большое кол-во вариантов габаритного исполнения.

Установки типа Vast, имеют каркасно-панельную конструкцию с негорючей минеральной ватой в качестве изоляции в панелях установки.

каркас установки VAST

(на фотографии каркас и панели установки в гигиеническом исполнении)

Для жесткости конструкции, — установки комплектуются винтовыми стяжками и рамой.

рама установки Naveka VAST

При заказе с нашей автоматикой, — навесное оборудование (такие элементы как: реле перепада давления воздуха, привода заслонок, термостат защиты от замерзания теплообменника и т.д.), уже предустановлено в модулях вентиляционной установки. По вашему заданию, мы можем произвести расключение автоматики у нас на производстве. К нашему блоку управления можно подключить выносной пульт управления, а можно встроить его в общую систему диспетчеризации здания. Рекомендуем покупать установку в комплекте с автоматикой. Тогда Вы получаете законченное решение с нашей ответственностью по выводу вентиляционной установки на расчётные параметры работы.

Корпус вентиляционной установки Vast-1 состоит из алюминиевого каркаса, скрепленного между собой прочными пластиковыми уголками. К корпусу через уплотнение присоединяются панели. Панели изготавливаются стандартно из оцинкованной стали, по желанию возможно изготовление из нержавеющей стали различных марок и степени блеска поверхности. Так же возможна покраска панелей в цвета палитры RAL. Внутри панели наполнены слоем минеральной ваты на основе горных пород базальтовой группы плотностью 50 кг/м3.

Блоки вентиляционной установки Vast-1 устанавливаются на опорных лапах из оцинкованной стали высотой 100мм, по желанию возможно установка блоков на регулируемые ножки.

Блоки
блок вентилятора - ВАСТ

Вентиляторный блок предназначен для использования в приточных и вытяжных системах. Вентилятор выполнен на базе вентиляционного агрегата и представляет собой механическое устройство, предназначенное для перемещения чистого и сухого воздуха по воздуховодам систем кондиционирования и вентиляции и создающее необходимый для этого перепад давлений (на выходе и входе вентилятора). Вентиляторная группа состоит из крыльчатки и электрического двигателя. Данная группа крепится на станину, которая в свою очередь закрепляется к корпусу через резиновые виброизоляторы. Возможно исполнение с резервированием эл. двигателя, а также с резервированием вентилятора целиком.

По запросу в обмотки двигателя может быть встроена термозащита.

3. Блок водяного нагревателя
блок нагревателя - ВАСТ

Блок водяного воздухонагревателя предназначен для нагрева воздуха посредством передачи теплоты от проходящей по его трубкам воды или незамерзающей смеси.

Данные нагреватели относятся к классу медно-алюминиевых пластинчатых теплообменников.

Корпус нагревателей типа изготавливаются из оцинкованной стали.

Максимально допустимое давление при испытаниях: 1,6 Мпа (16 кгс/см2).

Максимально допустимая температура теплоносителя: 150С.

4. Блок электрического нагревателя
блок нагревателя - ВАСТ

Блок электрического калорифера применяется как основной подогреватель воздуха в системах приточной вентиляции, а также как пред нагрев, в вентиляционных установках.

Температура воздуха до нагревателя: не более +25С.

Максимальная допустимая температура на выходе: +50С.

Блок электрического нагревателя состоит из корпуса и воздухонагревателя. В качестве нагревателей используются ТЭНы из нержавеющей стали повышенной надежности. В соединительной коробке имеются необходимые клеммы для электросоединений, с зажимами для простого и быстрого монтажа. Воздухонагреватель рассчитан на работу в трехфазной или однофазной (в зависимости от модели) сети переменного тока частотой 50Гц.

5. Блок охладителя фреонового/водяного
блок охладителя - ВАСТ

Блок фреонового воздухоохладителя предназначен для охлаждения воздуха посредством передачи теплоты к проходящему по его трубкам фреону.

Секция воздухоохладителя состоит из корпуса, теплообменника, блока каплеотделителя и поддона для сбора конденсата. Теплообменники охладителей относятся к классу медноалюминиевых пластинчаты теплообменников. То есть трубки теплообменника медные, а пластины, увеличивающие площадь теплообменника из алюминия. Корпус изготавливается из оцинкованной стали. Блок каплеотделителя изготовлен из пластикового профиля шириной 100 мм, нарезанного на полосы и установленнго через 33 мм на всю длину теплообменника. Пластиковый профиль имеет специальные изгибы, которые задерживают капли влаги. Конденсат удаляется через патрубок в нижней части диаметром 21,3 мм. Макстимально допустимое рабочее давление 1,6 МПа.

Присоединение патрубков к сети холодоносителя осуществляется через резьбовое соединение у водяных охладителей или при помощи пайки у фреоновых охладителей.

Секция охладителя должна быть установлена в горизонтальном положении поддоном для сбора конденсата вниз. Для работы охладителя его необходимо подключить к компрессорно-конденсаторному блоку.

6. Блок рекуператора
блок рекуператора - ВАСТ

Блок рекуперации предназначен для возвращения выходящего тепла из установки – обратно. В качестве регенераторов применяют пластинчатые, роторные и гликолевые теплообменники (теплообменники с промежуточным теплоносителем). Рекуператоры пластинчатые это перекрестные теплообменники, применяемые для рекуперации (возврата) тепла в вентиляционных системах зданий. Данные рекуператоры позволяют осуществлять экономию энергии в системах вентиляции и кондиционирования до 70%.

Принцип работы пластинчатого теплообменника заключается в передаче теплоты вытяжного воздуха к приточному. Теплый отработанный воздух (из помещения) и холодный приточный (с улицы) проходят друг возле друга и не соприкасаясь, передают свою энергию по поверхности пластины. При этом практически не происходит никакого смешения. Благодаря этому, попадание влаги, запахов и загрязнений в помещение от вытяжного воздуха исключается.

Для повышения КПД, а также для получения наилучших аэродинамических характеристик каналы пластинчатых рекуператоров производятся специальной формы и структуры. Пластины рекуператоров изготавливаются из алюминия и прочно соединяются при помощи двойного фальцевания, благодаря этому, конструкция рекуператоров получается максимально устойчивой. Большая толщина алюминиевых пластин позволяет рекуператорам стабильно работать даже в условиях повышенной влажности, при сохранении максимальной легкости конструкции. Так же благодаря большой толщине материала в рекуператорах обеспечивается отличная стабильность давления.

Секция блока пластинчатого рекуператора состоит из корпуса, поддона и самой вставки рекуператора, по требованию может комплектоваться каплеотделителем в вытяжной части.. Для утилизации конденсата, возникающего в процессе передачи энергии, в конструкции рекуператора предусматривается дренажный поддон. Выпуск для отвода конденсата расположен в самой низкой точке корпуса рекуператора. Стандартно секция пластинчатого рекуператора оснащается заслонкой байпаса с приводом (плавное управление).

блок рекуператора - ВАСТ

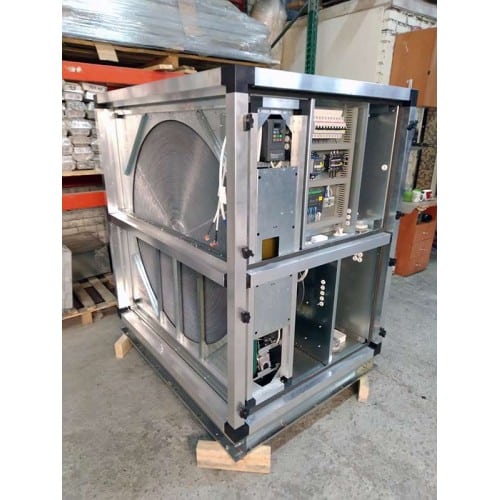

Рекуператоры роторные это ротационные теплообменники, применяемые для рекуперации тепла. Данный тип теплообменников считается самым энергоэффективным (КПД до 80%).

Принцип работы роторного рекуператора заключается в передаче тепла посредством вращения колеса. Теплый вытяжной воздух нагревает пластины, далее эти пластины проворачиваются и в свою очередь нагревают холодный приточный воздух. Минусом данных рекуператоров является небольшой переток вытяжного воздуха. Плюсом данного регенератора, помимо высокого КПД, является возврат влаги в приточный канал. Секция блока роторного рекуператора состоит из корпуса, колеса, ременного привода, двигателя и частотного регулятора. При расчете приточных установок в составе с роторным рекуператором, желательно предусмотреть пустые секции до и после ротора в вытяжном и приточном канале. Данные секции позволяют обеспечить более удобное обслуживание, инспекцию и чистку роторного рекуператора.

Рекуператоры с промежуточным теплоносителем — это рекуператоры монтирующиеся в приточно-вытяжных вентиляционных установках, которые располагаются в помещениях с высокими требованиями к чистоте и качеству воздуха. Рекуператоры с промежуточным теплоносителем являются полностью сепарированной системой, что позволяет располагать приточную и вытяжную часть установки на расстоянии друг от друга. Такое расположение полностью исключает переток воздуха.

Блок рекуператора с промежуточным теплоносителем состоит из корпуса и медно-алюминиевого пластинчатого теплообменника. Чтобы осуществить рекуперацию тепла, необходимо один блок расположить в приточном, другой в вытяжных каналах. После этого необходимо соединить их в контур и при необходимости поставить защитную аппаратуру. КПД данного типа рекуператоров является самым низким из всех вышеперечисленных тепло утилизаторов , порядка 40%.

7. Блок фильтра
блок фильтра - ВАСТ

Блок фильтрации состоит из корпуса и фильтрующего элемента. Фильтрующие элементы устанавливаются в направляющие, поэтому легко извлекаются при замене. Фильтрующие вставки выполнены в виде мешочных карманов из синтетического волокна с классом очистки G3, G4, F5, F7, F9. Так же фильтрующие вставки могут быть выполнены в виде кассеты со степенью очистки G3 и G4, либо в виде составного HEPA фильтра со степенью очистки E11, H13, H14.

Фильтры, выполненные в виде мешочных карманов, могут иметь по мимо различной степени фильтрации – различную длину.

8. Блок шумоглушителя
Блок шумоглушителя предназначен для снижения аэродинамического шума, создаваемого вентиляторами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов и распространяющегося по ним. Секции шумоглушителя могут устанавливаться как на стороне всасывания, так и на стороне нагнетания вентилятора. Стандартно секция шумоглушителя имеет длину 500 или 1000мм, по желанию заказчика возможно изготовить иной длины.

9. Блок увлажнителя
блок увлажнителя - ВАСТ

В блоке сотового увлажнителя происходит адиабатическое увлажнение воздуха при помощи циркуляционной воды, поступающей из поддона и крана подпитки. Принцип действия сотового увлажнителя заключается в насыщении водой и охлаждении при прохождении через влажные соты. Увлажнитель подключается к источнику холодного водоснабжения с давлением 1-10бар.

Номинальная эффективность увлажнения: 75%

В блоке парового увлажнителя происходит процесс насыщения влагой воздуха за счёт пара, выделяемого увлажнителем. Пар равномерно подается в секцию установки через распределительные патрубки. Главными достоинствами данного типа увлажнения является неизменность температуры проходящего через увлажнитель воздуха, и высокая точность поддержания влажности.

Номинальная эффективность увлажнения: 85%

Секции парового и адиабатического увлажнителей изготавливаются из панелей с внутренним покрытием из нержавеющей стали и оснащаются поддоном из нержавеющей стали.


10. Клапан воздушный
Воздушный клапан предназначен для регулирования расхода воздуха, проходящего в секции вентиляционной установки. Заслонка изготавливается из алюминиевых профилей. Состоит из корпуса и поворотных лопаток, опорных подшипников, уплотнителей и электропривода. Лопатки изготавливаются из специальных фасонных профилей. Для вращения лопаток используют привод. Уплотнение лопаток по стыкам соединений обеспечивается резиновым профилем. Клапаны по умолчанию оснащаются приводами TS05-230 (с возвратной пружиной) либо Luftberg DA__N220 (без возвратной пружины). По запросу возможна установка иного привода. Электрическое подключение электромеханического привода производится в соответствии со схемой, приложенной в комплекте к вентиляционной установке.


11. Гибкая вставка
Гибкие вставки предназначены для предотвращения передачи вибраций от вентиляционной установки к воздуховодам и применяются в вентиляционных системах при температурах от -50 до +80 градусов.

Изготавливаются вставки из стали оцинкованной и комбинированного гибкого материала. Максимальная ширина гибкой вставки 140мм.

Для крепления к воздуховодам на вставке имеется фланцевое соединение.
